Рассмотрим основные элементы интерфейса проекта в режиме исполнения.

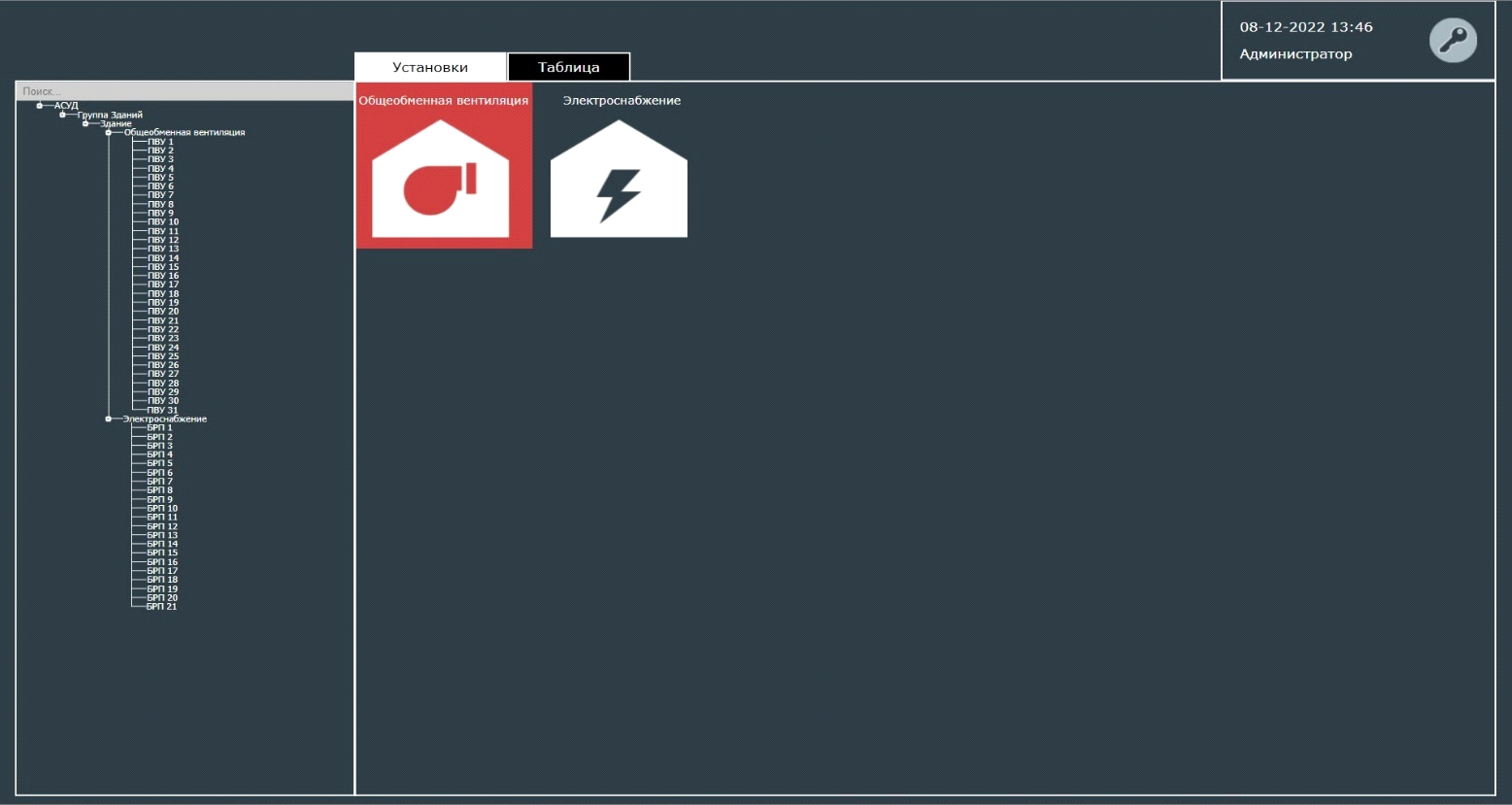

Общий вид главного (стартового) окна:
Главное окно представляет собой интерфейс, с помощью которого пользователь может управлять и отслеживать работу проекта. Оно состоит из следующих элементов:
1.Дерево навигации
2.Область визуализации
3.Панель идентификации оператора
Главный экран системы состоит из:
1.меню состояний;
2.дерева навигации;
3.окна идентификации оператора;
4.области визуализации;
5.служебных кнопок.
Вид окна рабочей области зависит от контекста: положения курсора в дереве навигации (выбора объекта или группы объектов) и выбранной закладки (плитка, схема, таблица).
Вид главной мнемосхемы:

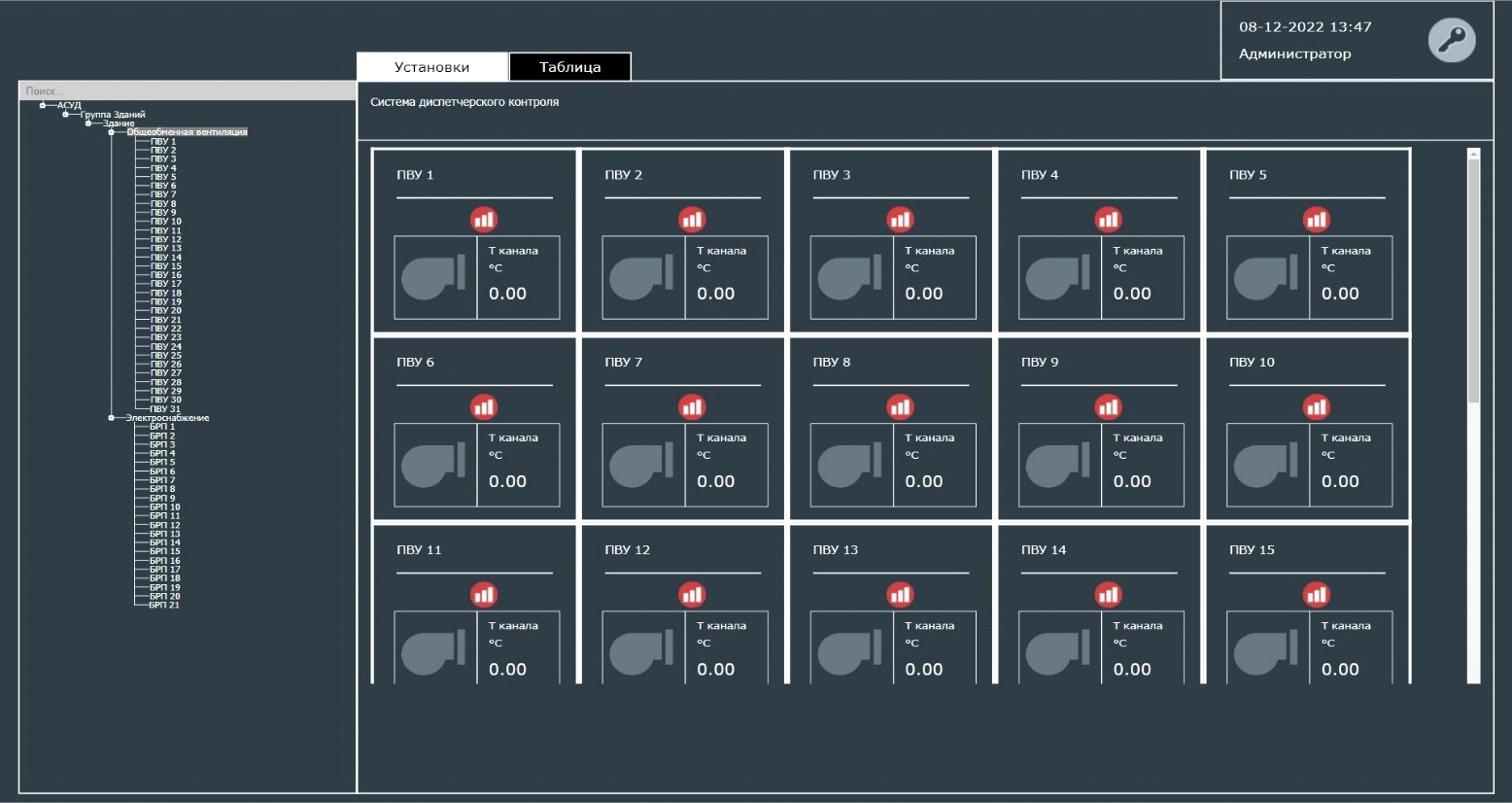

Вид мнемосхемы инженерной подсистемы вентиляции:
Значки в рабочей области показывают состояние различных установок (работа, останов, авария) и наиболее важные параметры.

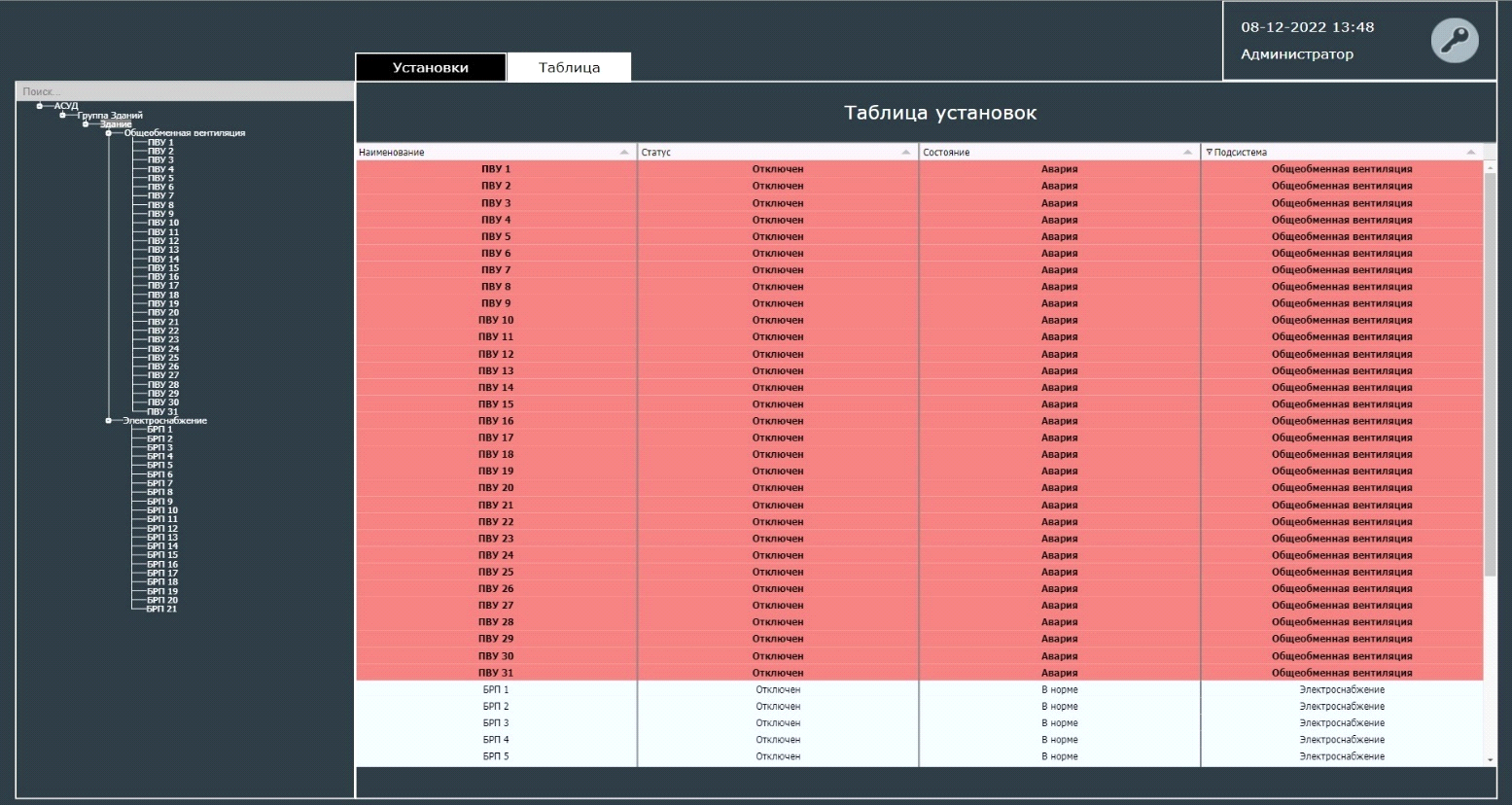

Вид контекстного списка установок:
С любой закладки можно перейти на параметры конкретной установки по щелчку ЛК мыши.
Вид условного изображения установки:

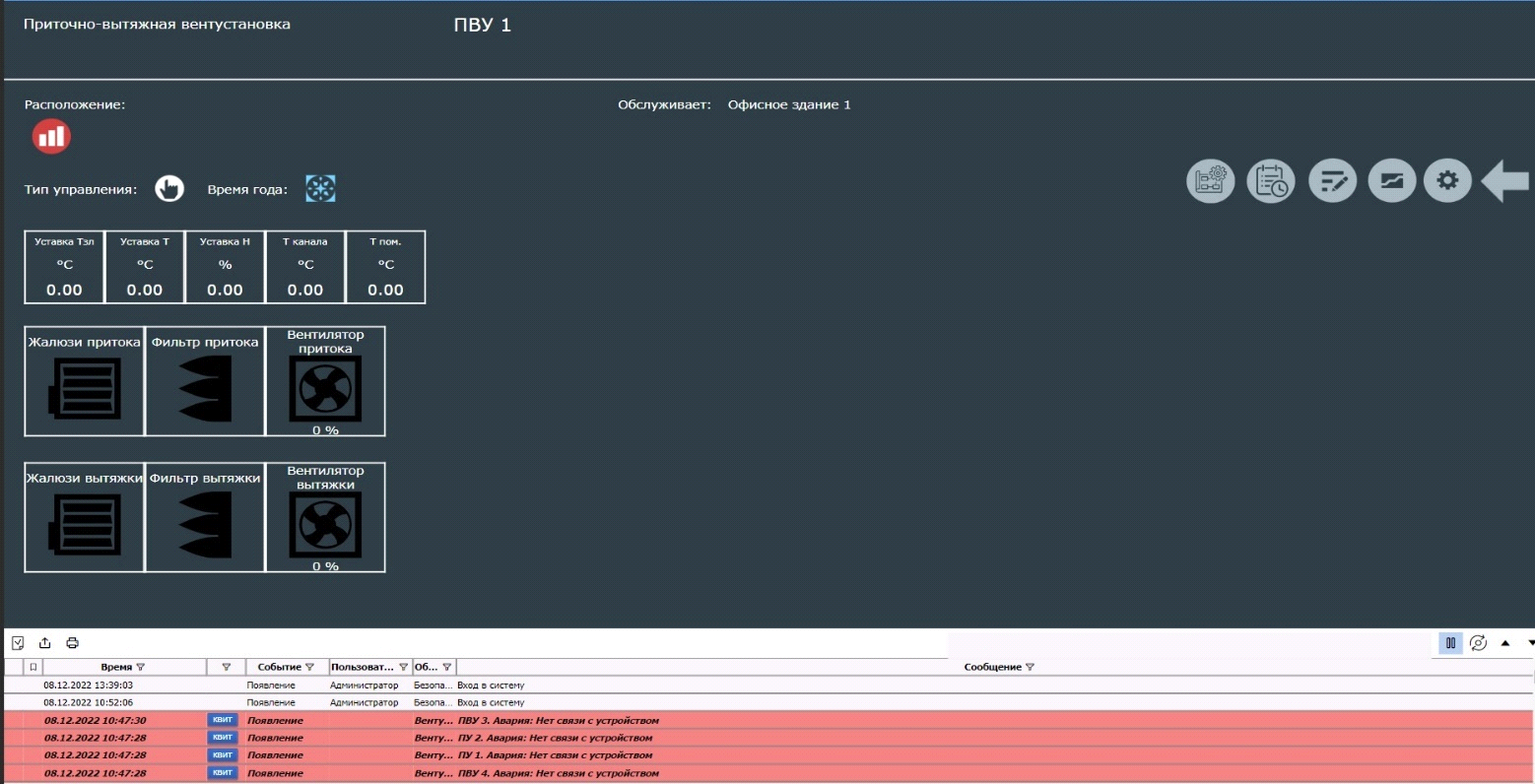

Окно визуализации состояний оборудования установки

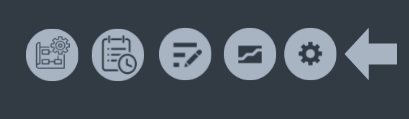

Панель кнопок, расположенная справа вверху рабочей области, позволяет переключаться между разными окнами для получения дополнительной информации:
Изображение кнопки |
Действие |
|
Кнопки переключение между плиточным (условным) и технологическим изображениями объекта. |
|
Кнопка формирования доступных отчетов. |
|
Кнопка открытия журнала событий. |
|
Кнопка открытия окна тренда для текущей установки. |
|
Кнопка открытия окна управления установкой. |
|
Кнопка перехода на предыдущее окно. |
Окно технологической схемы установки:

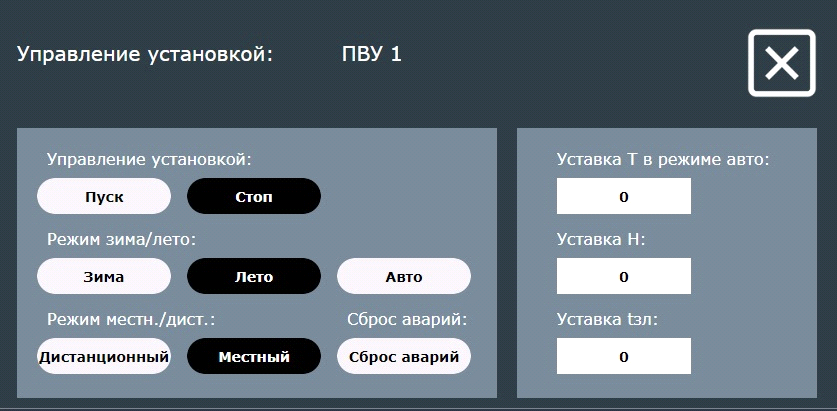

Окно управления установкой:
