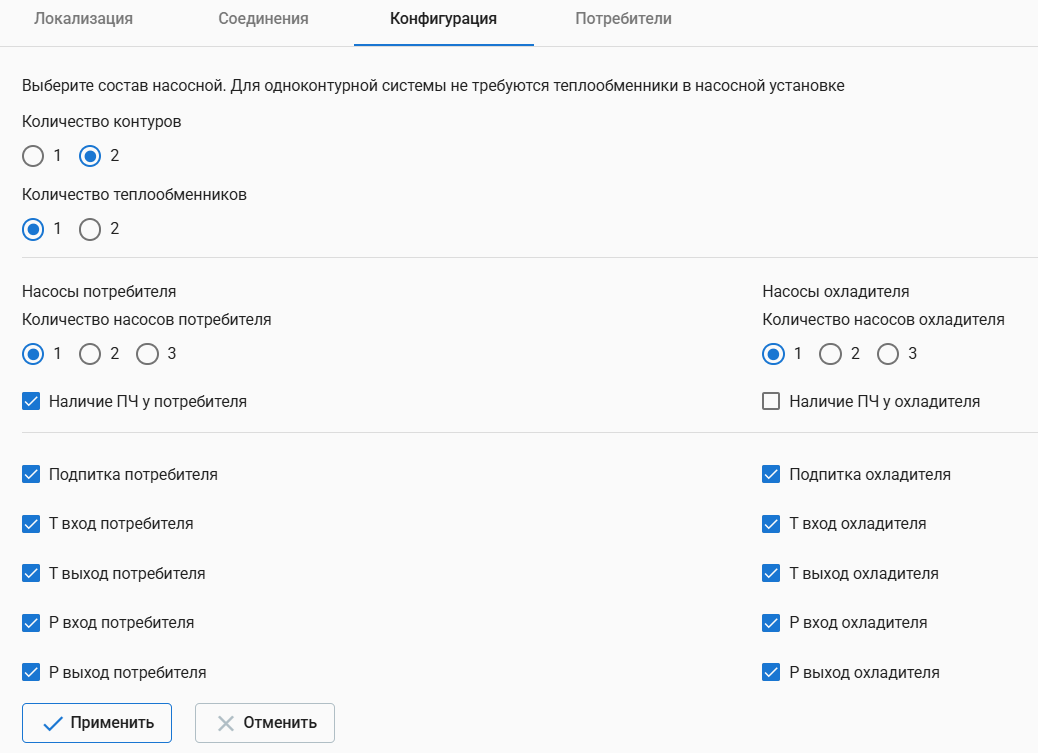

На странице конфигурации Насосной задается состав насосной установки и перечень контролируемых параметров для контуров потребителя и охладителя:

В верхней части страницы выбираются основные параметры насосной:

•Количество контуров: 1 или 2;

•Количество теплообменников: 1 или 2. Для одноконтурной системы теплообменники в насосной установке не требуются.

Далее задаются параметры насосных групп:

1.Насосы потребителя:

•Количество насосов потребителя: 1, 2 или 3;

•Наличие преобразователя частоты у насосов потребителя.

2.Насосы охладителя (блок отображается при наличии второго контура):

•Количество насосов охладителя: 1, 2 или 3;

•Наличие преобразователя частоты у насосов охладителя.

Ниже выбираются контролируемые параметры для стороны потребителя и стороны охладителя (при наличии второго контура):

•Подпитка потребителя/охладителя - наличие подпитки у потребителя/охладителя;

•T вход потребителя/охладителя - температура на входе потребителя/охладителя;

•T выход потребителя/охладителя - температура на выходе потребителя/охладителя;

•P вход потребителя/охладителя - давление на входе потребителя/охладителя;

•P выход потребителя/охладителя - давление на выходе потребителя/охладителя.

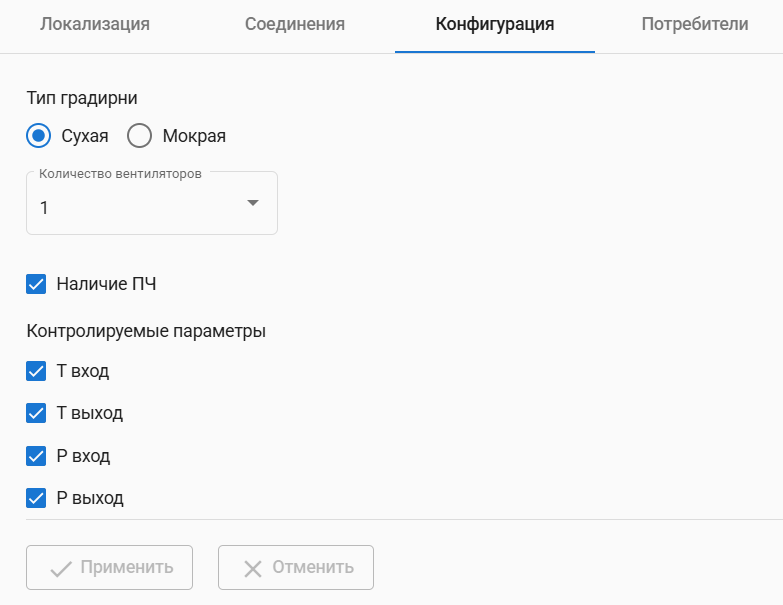

На странице конфигурации Градирни задаются тип градирни, количество вентиляторов и перечень контролируемых параметров:

В верхней части страницы выбирается тип градирни:

•Сухая;

•Мокрая.

Также с помощью выпадающего списка задается количество вентиляторов (от 1 до 16).

Дополнительно можно указать наличие преобразователя частоты.

В блоке Контролируемые параметры выбираются сигналы, которые будут использоваться для мониторинга градирни:

•T вход - температура на входе градирни;

•T выход - температура на выходе градирни;

•P вход - давление на входе градирни;

•P выход - давление на выходе градирни.

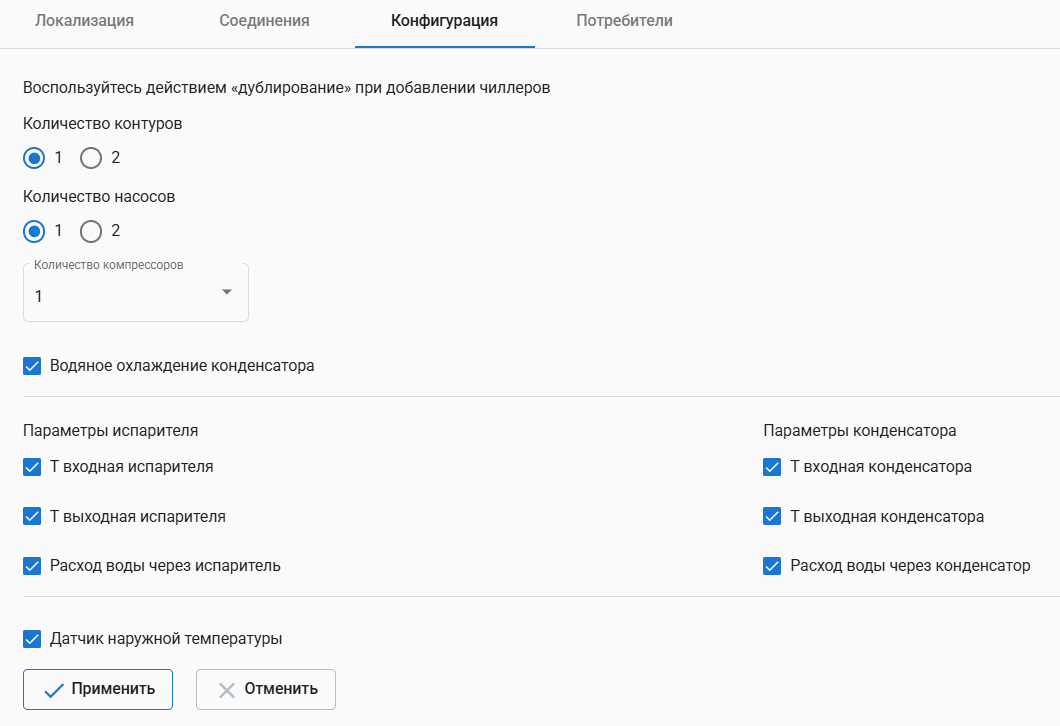

На странице конфигурации Чиллера задается состав установки и набор параметров для испарителя и конденсатора:

В верхней части страницы отображается подсказка: Воспользуйтесь действием «дублирование» при добавлении чиллеров. Это означает, что при создании нескольких однотипных чиллеров можно не настраивать каждый объект вручную, а использовать дублирование уже настроенного элемента (см. Вкладка Редактирование).

Основные параметры чиллера:

•Количество контуров: 1 или 2;

•Количество насосов: 1 или 2;

•Количество компрессоров: от 1 до 6;

•Водяное охлаждение конденсатора: чекбокс для указания наличия водяного охлаждения конденсатора.

Ниже задаются параметры испарителя и конденсатора. При помощи чекбоксов можно включить контроль следующих параметров:

•T входная испарителя/конденсатора - температура на входе испарителя/конденсатора;

•T выходная испарителя/конденсатора - температура на выходе испарителя/конденсатора;

•Расход воды через испаритель/конденсатор - контроль расхода воды.

Дополнительно можно включить параметр:

•Датчик наружной температуры - использование сигнала наружной температуры в составе конфигурации чиллера.
