Для установок освещения отличительными настройками обладают вкладки Локализация, Конфигурация и Потребители.
Вкладка Локализация
В случае работы со Шкафом управления освещением (ШУО) на вкладке Локализация появляется дополнительное поле:
В нём необходимо ввести число подустройств от 1 до 10 включительно.
|
Вкладка Конфигурация
Конфигурация для данной инженерной подсистемы не задана.
|
Вкладка Потребители

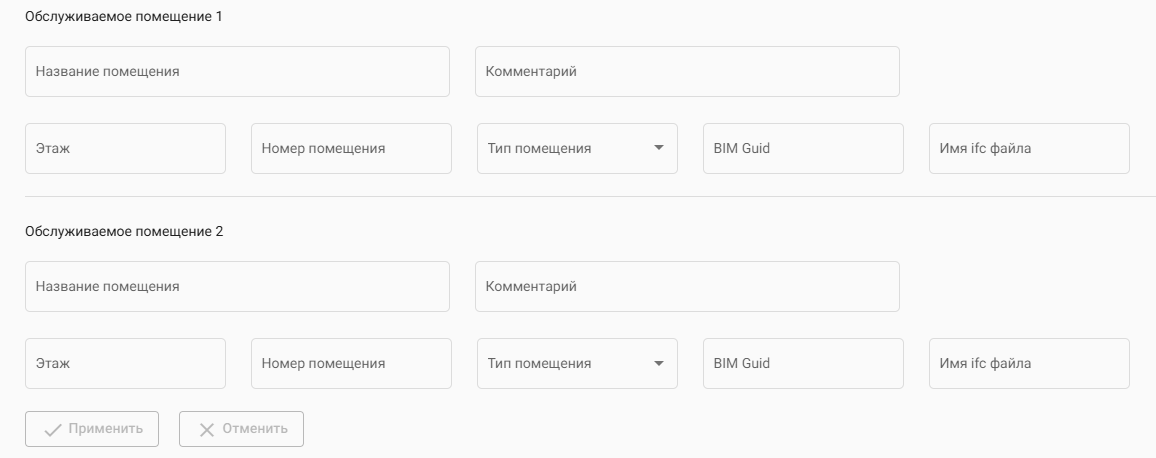

В случае работы со Шкафом управления освещением (ШУО) вкладка Потребители приобретает вид:
Здесь производится настройка обслуживаемых помещений, их количество зависит от числа, указанного во вкладке Локализация.
Потребитель для Установки О не задан.
|
Список сигналов ШУО
Список сигналов составлен исходя из статистики использования в реализованных подсистемах и наших знаний о необходимости и достаточности измерений для целей диспетчеризации (мониторинг и управление установкой):
|
|
|
|
|
|
|
|
|
1. |
n_groups
|
INT
|
Не используется(резерв)
|
|
R
|
2.
|
Current_time
|
DT
|
Время контроллера
|
|
R
|
3.
|
ControllerAddr
|
STRING
|
Адрес контроллера
|
|
R
|
|
|
4.
|
Remote_control
|
bool
|
Режимы управления(выбор с контроллера):
0 – Управление с контроллера
1 – Управление с АРМ
|
0…1
|
R
|
5.
|
Common_work
|
bool
|
0 – Не в работе
1 – В работе
|
0…1
|
R
|
6.
|
Common_alarm
|
bool
|
0 – В норме
1 – Авария
|
0…1
|
R
|
7.
|
Alarm_ping
|
bool
|
0 – В норме
1 – нет связи
|
0…1
|
R
|
8.
|
Fire_alarm
|
bool
|
0 – В норме
1 – Пожар
|
0…1
|
R
|
|
|
9.
|
Remote
|
bool
|
Режимы управления(выбор с мнемосхемы)
Переменная не привязана. В разработке.
|
|
R/W
|
10.
|
Group_str_1_in
|
STRING
|
Передача данных в контроллер(группа 1)
|
|
R/W
|
11.
|
Group_str_2_in
|
STRING
|
Передача данных в контроллер(группа 2)
|
|
R/W
|
12.
|
Group_str_3_in
|
STRING
|
Передача данных в контроллер(группа 3)
|
|
R/W
|
13.
|
Group_str_4_in
|
STRING
|
Передача данных в контроллер(группа 4)
|
|
R/W
|
14.
|
Group_str_5_in
|
STRING
|
Передача данных в контроллер(группа 5)
|
|
R/W
|
15.
|
Group_str_6_in
|
STRING
|
Передача данных в контроллер(группа 6)
|
|
R/W
|
16.
|
Group_str_7_in
|
STRING
|
Передача данных в контроллер(группа 7)
|
|
R/W
|
17.
|
Group_str_8_in
|
STRING
|
Передача данных в контроллер(группа 8)
|
|
R/W
|
18.
|
Group_str_9_in
|
STRING
|
Передача данных в контроллер(группа 9)
|
|
R/W
|
19.
|
Group_str_10_in
|
STRING
|
Передача данных в контроллер(группа 10)
|
|
R/W
|
|
|
20.
|
Group_str_out
|
STRING
|
Прием данных из контроллера (группа 1–группа 10)
|
|
R
|
|
