Редактор Стойки 19

<< Click to Display Table of Contents >>

Навигация:  Работа над проектом > Элементы проекта > Особенности инженерных подсистем > Стойка 19/IT инфраструктура >

Редактор Стойки 19

Каждый тип установки Стойки 19 имеет в себе отличительные настройки.

Редактор БРП

Для установки БРП отличительными настройками обладают вкладки Локализация, Конфигурация и Потребители.

hmtoggle_arrow1Вкладка Локализация

Вкладка Локализация состоит из раздела Установка.

Раздел имеет вид:

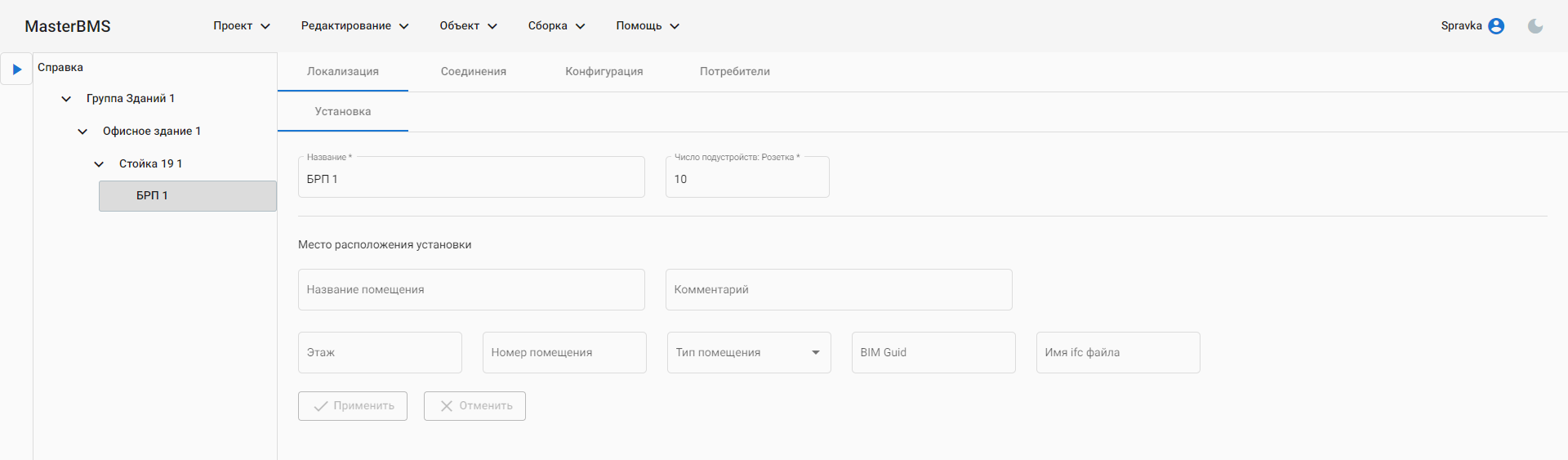

Redaktor_brp_L

Настройка

Описание

Название

Указывается имя установки.

Число подустройств. Розетка

Указывается количество розеток для установки.

Важно! В mib-файлах разных производителей информация о числе подустройств представлена различными способами. Поэтому для данной установки обязательно нужно указывать количество подустройств.


hmtoggle_arrow1Вкладка Конфигурация

Важно! Вкладка Конфигурация не будет доступна до тех пор, пока не будет настроена вкладка Соединения.

Раздел имеет вид:

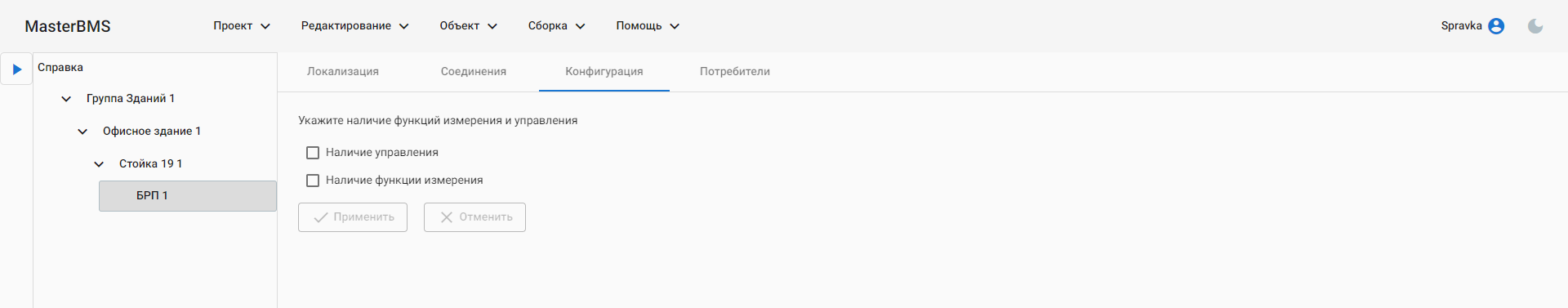

Redaktor_brp_L_1

Настройка

Описание

Наличие управления

Флаг, отвечающий за включение/отключение функции управления.

Наличие функции измерения

Флаг, отвечающий за включение/отключение функции измерения.
hmtoggle_arrow1Вкладка Потребители

На данной вкладке указываются настройки потребителей (подустройств).

Вкладка имеет вид:

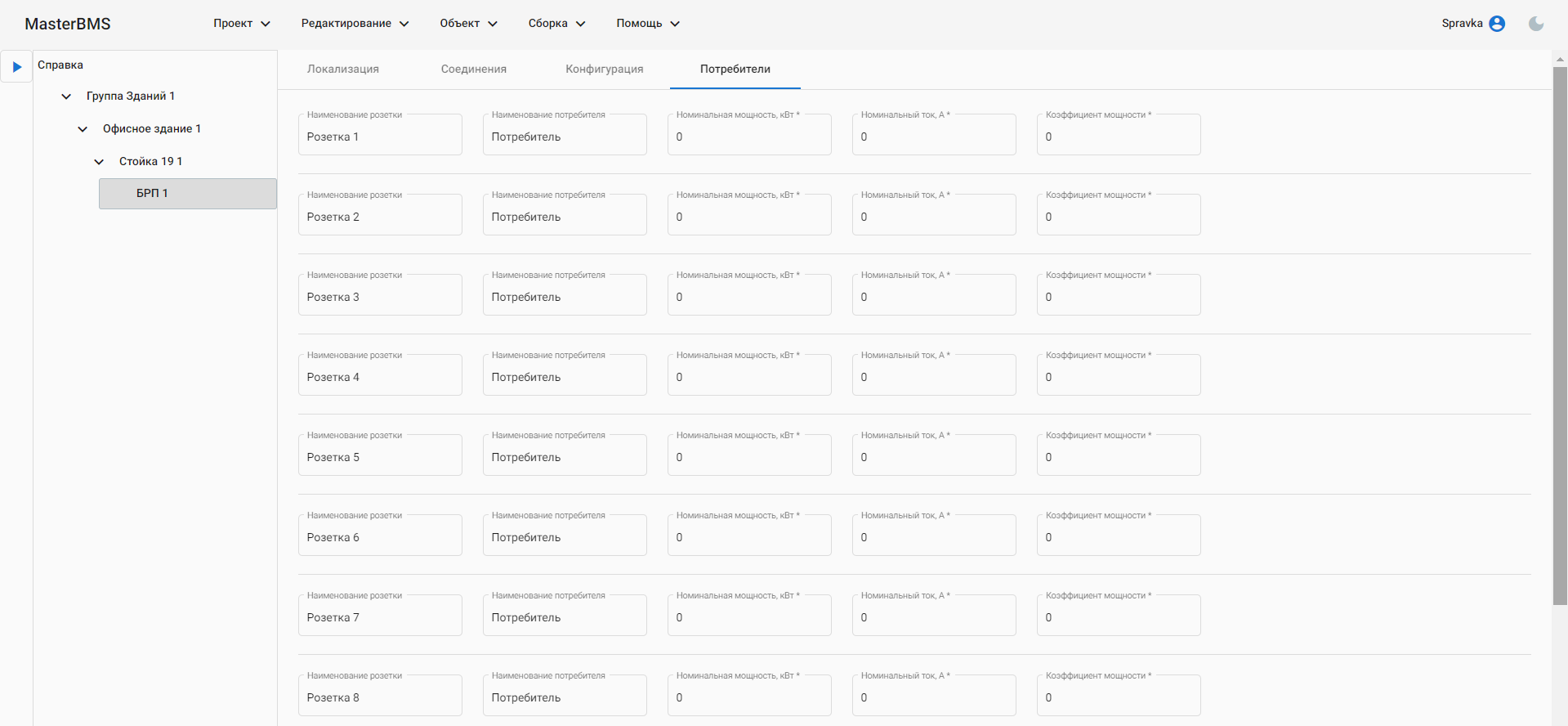

redaktor_brp_P

Количество потребителей зависит от настройки Число подустройств. Розетка на вкладке Локализация. Для каждого потребителя указываются следующие параметры:

Настройка

Описание

Наименование розетки

Указывается имя розетки.

Наименование потребителя

Указывается имя потребителя.

Номинальная мощность

Указывается номинальная мощность потребителя, кВт.

Номинальный ток

Указывается номинальный ток потребителя, А.

Коэффициент мощности

Указывается коэффициент мощности потребителя.



Редактор ИБП

Для установки ИБП отличительными настройками обладают вкладки Локализация, Конфигурация и Потребители.

hmtoggle_arrow1Вкладка Локализация

Вкладка Локализация состоит из раздела Установка.

Раздел имеет вид:

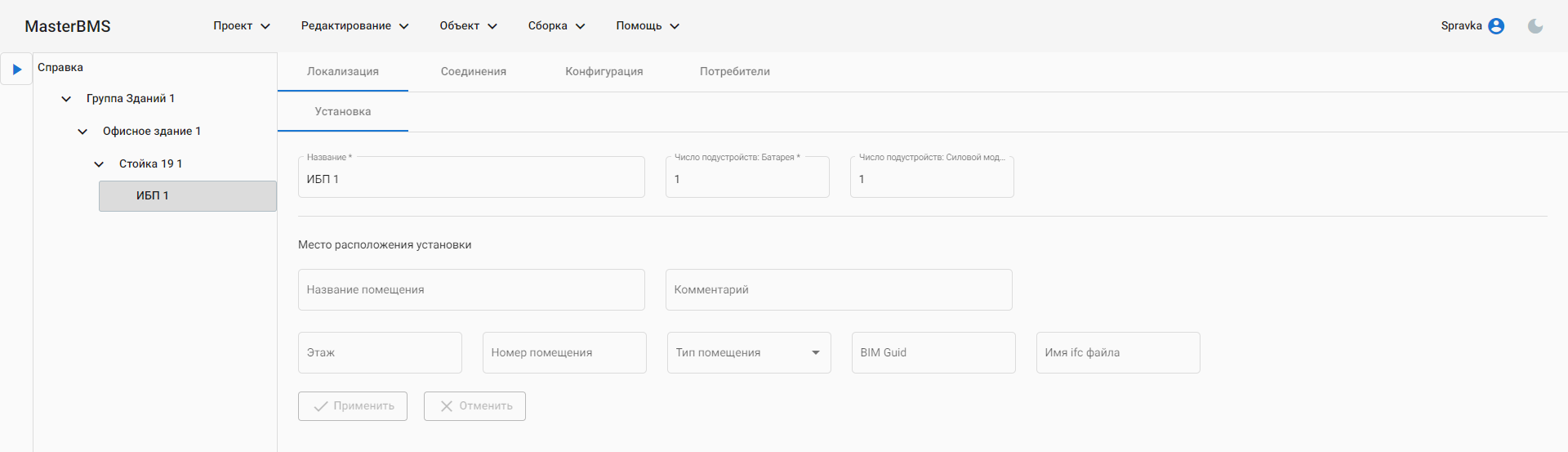

Redaktor_ibp_L

Настройка

Описание

Название

Указывается имя установки.

Число подустройств. Батарея

Указывается количество батарей для установки.

Число подустройств. Силовой модуль

Указывается количество силовых модулей для установки.
hmtoggle_arrow1Вкладка Конфигурация

Важно! Вкладка Конфигурация не будет доступна до тех пор, пока не будет настроена вкладка Соединения.

Раздел имеет вид:

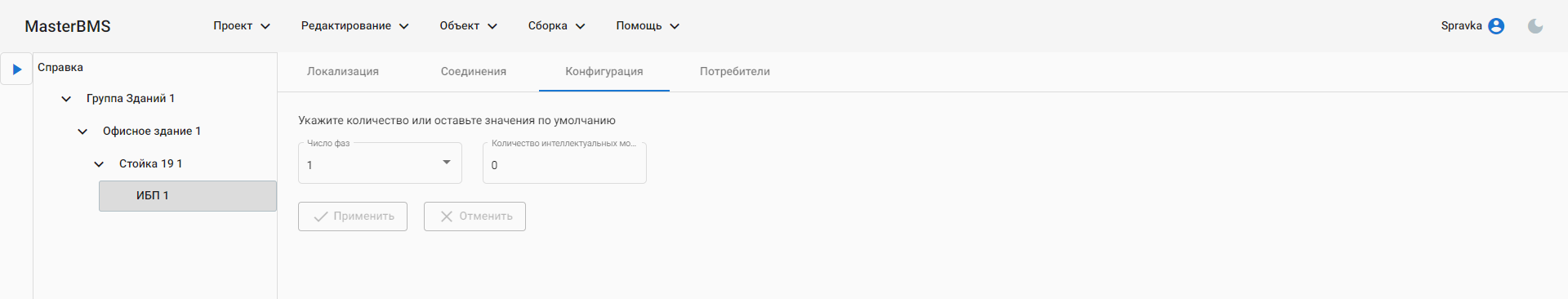

Redaktor_ibp_L_1

Настройка

Описание

Число фаз

Задается число фаз (1 или 3), значение по умолчанию – 1.

Количество интеллектуальных модулей

Указывается количество интеллектуальных модулей для установки.
hmtoggle_arrow1Вкладка Потребители

На данной вкладке указываются настройки потребителей (подустройств).

Вкладка имеет вид:

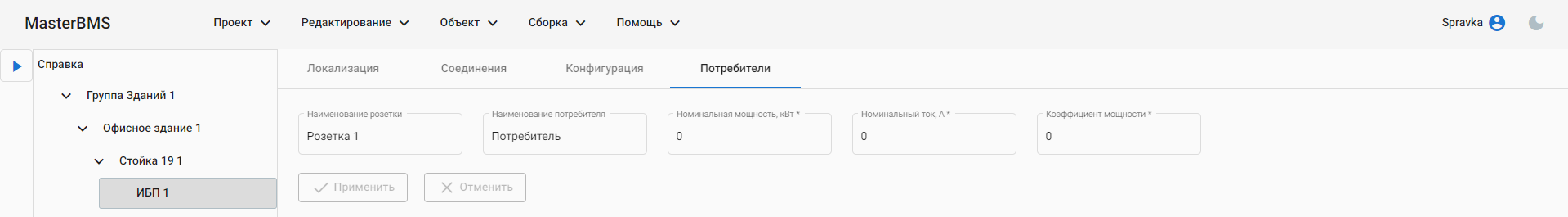

Redaktor_ibp_P

Настройка

Описание

Наименование розетки

Указывается имя розетки.

Наименование потребителя

Указывается имя потребителя.

Номинальная мощность

Указывается номинальная мощность потребителя, кВт.

Номинальный ток

Указывается номинальный ток потребителя, А.

Коэффициент мощности

Указывается коэффициент мощности потребителя.

Редактор Коммутатора

Для установки коммутатора отличительными настройками обладают вкладки Локализация и Потребители.

hmtoggle_arrow1Вкладка Локализация

Вкладка Локализация состоит из раздела Установка.

Раздел имеет вид:

stoika_19_kommutator_local

Настройка

Описание

Название

Указывается имя установки.

Число подустройств: Порт

Указывается количество портов для установки.
hmtoggle_arrow1Вкладка Потребители

На данной вкладке указываются настройки потребителей (подустройств).

Она имеет вид:

stoika_19_kommutator_potrebiteli

Пользователь может дать наименования портам. Их количество определяется во вкладке Локализация.

Конфигурация не задана.

Редактор АВР стоечного и Модуля мониторинга

Окно Локализации имеет стандартный вид. Конфигурация и Потребители не заданы.
