Настройка

Описание

Наименование контура

Указывается имя контура.

Наличие и назначение контура

Указывается тип контура.  Доступны следующие варианты типов контура:

•Нет

•Отопление

•ГВС

•Вентиляция

Тип схемы присоединения

Указывается схема присоединения контура. Для контуров отопления и вентиляции можно выбрать одну из схем присоединения:

•Зависимая

•Независимая

Для контура ГВС можно выбрать одну из схем присоединения:

•Закрытая

•Открытая

Наличие насосов в зависимой схеме

Указывается наличие циркуляционных насосов в контуре. Доступно только для зависимых и открытих схем присоединения.

Наличие насосов подпитки

Указывается наличие насосов подпитки в контуре. Данная настройка становится доступной, если хотя бы в одном из контуров выбрана независимая схема подключения.

№

Наименование

Тип

Описание

Диапазон

Режим

1.

Т наружного

REAL

Температура наружного воздуха

-50..50

R

2.

Т тс обратка

REAL

Температура теплоносителя, возвращаемого в теплосеть

0..100

R

3.

Номер контура

INT

Номер выбранного контура в ИТП для записи точек графика Т подачи относительно Т наружного воздуха (поддерживается только для контроллера Овен ТРМ1032М), для чтения

1..2

R

4.

Тип контура

INT

Тип выбранного контура в ИТП для записи точек графика Т подачи относительно наружного воздуха (поддерживается только для контроллера Овен ТРМ1032М), для чтения (0-ГВС, 1-Отопление, 2-Отключен)

0..2

R

5.

К1_Тпрямая

REAL

Контур К1. Температура подогретой воды, подающейся из контура ИТП в здание

0..150

R

6.

К1_Туставка

REAL

Контур К1. Задание температуры в контуре

0..150

R

7.

К1_График_X1

REAL

Контур К1. Значение Т наружного воздуха для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

8.

К1_График_X2

REAL

Контур К1. Значение Т наружного воздуха для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

9.

К1_График_X3

REAL

Контур К1. Значение Т наружного воздуха для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

10.

К1_График_X4

REAL

Контур К1. Значение Т наружного воздуха для точки 4 зависимости задания температуры теплоносителя от Т наружного воздуха

-50..50

R

11.

К1_График_X5

REAL

Контур К1. Значение Т наружного воздуха для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

12.

К1_График_X6

REAL

Контур К1. Значение Т наружного воздуха для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

13.

К1_График_Y1

REAL

Контур К1. Значение Т подачи для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

14.

К1_График_Y2

REAL

Контур К1. Значение Т подачи для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

15.

К1_График_Y3

REAL

Контур К1. Значение Т подачи для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

16.

К1_График_Y4

REAL

Контур К1. Значение Т подачи для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

17.

К1_График_Y5

REAL

Контур К1. Значение Т подачи для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

18.

К1_График_Y6

REAL

Контур К1. Значение Т подачи для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

19.

К2_Тпрямая

REAL

Контур К2. Температура подогретой воды, подающейся из контура ИТП в здание

0..150

R

20.

К2_Туставка

REAL

Контур К2. Задание температуры в контуре

0..150

R

21.

К2_График_X1

REAL

Контур К2. Значение Т наружного воздуха для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

22.

К2_График_X2

REAL

Контур К2. Значение Т наружного воздуха для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

23.

К2_График_X3

REAL

Контур К2. Значение Т наружного воздуха для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

24.

К2_График_X4

REAL

Контур К2. Значение Т наружного воздуха для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

25.

К2_График_X5

REAL

Контур К2. Значение Т наружного воздуха для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

26.

К2_График_X6

REAL

Контур К2. Значение Т наружного воздуха для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

27.

К2_График_Y1

REAL

Контур К2. Значение Т подачи для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

28.

К2_График_Y2

REAL

Контур К2. Значение Т подачи для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

29.

К2_График_Y3

REAL

Контур К2. Значение Т подачи для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

30.

К2_График_Y4

REAL

Контур К2. Значение Т подачи для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

31.

К2_График_Y5

REAL

Контур К2. Значение Т подачи для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

32.

К2_График_Y6

REAL

Контур К3. Значение Т подачи для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

33.

К3_Тпрямая

REAL

Контур К3. Температура подогретой воды, подающейся из контура ИТП в здание

0..150

R

34.

К3_Туставка

REAL

Контур К3. Задание температуры в контуре

0..150

R

35.

К3_График_X1

REAL

Контур К3. Значение Т наружного воздуха для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

36.

К3_График_X2

REAL

Контур К3. Значение Т наружного воздуха для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

37.

К3_График_X3

REAL

Контур К3. Значение Т наружного воздуха для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

38.

К3_График_X4

REAL

Контур К3. Значение Т наружного воздуха для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

39.

К3_График_X5

REAL

Контур К3. Значение Т наружного воздуха для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

40.

К3_График_X6

REAL

Контур К3. Значение Т наружного воздуха для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

-50..50

R

41.

К3_График_Y1

REAL

Контур К3. Значение Т подачи для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

42.

К3_График_Y2

REAL

Контур К3. Значение Т подачи для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

43.

К3_График_Y3

REAL

Контур К3. Значение Т подачи для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

44.

К3_График_Y4

REAL

Контур К3. Значение Т подачи для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

45.

К3_График_Y5

REAL

Контур К3. Значение Т подачи для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

46.

К3_График_Y6

REAL

Контур К3. Значение Т подачи для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха

0..150

R

47.

Общая работа

BOOL

Общая работа – обобщенный сигнал по всем контурам (1 – если в работе хотя бы один контур, иначе – 0)

0/1

R

48.

Общая авария

BOOL

Общая авария – обобщенный сигнал по всем контурам (1 – если в аварии хотя бы один контур, иначе – 0)

0/1

R

49.

Лето

BOOL

Режим Зима/Лето (1 – Зима, 0 – Лето)

0/1

R

50.

Утечка

BOOL

Сигнализатор утечки общий

0/1

R

51.

Кнопка сброс аварий нажата

BOOL

Состояние кнопки «Сброс аварий»

(0 – нет операции

1 – кнопка нажата)

0/1

R

52.

Тобратной неисправен датчик

BOOL

Неисправен датчик Т обратной воды

0/1

R

53.

Тнв неисправен датчик

BOOL

Неисправен датчик Т наружного воздуха

0/1

R

54.

Перепад давления на насосах подпитки

BOOL

Наличие перепада давления до и после насосов подпитки

0/1

R

55.

К1 Реле давления подпитки

BOOL

Контур К1. Срабатывание реле давления подпитки до насосов (свидетельствует о низком давлении и необходимости включить подпитку)

0/1

R

56.

К2 Реле давления подпитки

BOOL

Контур К2. Срабатывание реле давления подпитки до насосов (свидетельствует о низком давлении и необходимости включить подпитку)

0/1

R

57.

Авария 1 насоса подпитки

BOOL

Авария 1 насоса подпитки

0/1

R

58.

Авария 2 насоса подпитки

BOOL

Авария 2 насоса подпитки

0/1

R

59.

Работа 1 насоса подпитки

BOOL

Работа 1 насоса подпитки

0/1

R

60.

Работа 2 насоса подпитки

BOOL

Работа 2 насоса подпитки

0/1

R

61.

Отказ связь

BOOL

Нет связи с контроллером ИТП

0/1

R

62.

К1 Работа

BOOL

Контур К1 в работе

0/1

R

63.

К1 Зима

BOOL

Режим Зима/Лето для Контура К1 (1 – Зима, 0 – Лето)

0/1

R

64.

К2 Работа

BOOL

Контур К2 в работе

0/1

R

65.

К2 Зима

BOOL

Режим Зима/Лето для Контура К2 (1 – Зима, 0 – Лето)

0/1

R

66.

К3 Работа

BOOL

Контур К2 в работе

0/1

R

67.

К3 Зима

BOOL

Режим Зима/Лето для Контура К2 (1 – Зима, 0 – Лето)

0/1

R

68.

К1 Тпрямой неисправен датчик

BOOL

Неисправен датчик Т подогретой воды на входе Контура К1

0/1

R

69.

К2 Тпрямой неисправен датчик

BOOL

Неисправен датчик Т подогретой воды на входе Контура К2

0/1

R

70.

К1 Тпрямой высокая

BOOL

Температура подогретой воды на входе Контура К1 высокая

0/1

R

71.

К2 Тпрямой высокая

BOOL

Температура подогретой воды на входе Контура К1 высокая

0/1

R

72.

К1 Все насосы в аварии

BOOL

Контур К1. Все насосы в аварии

0/1

R

73.

К2 Все насосы в аварии

BOOL

Контур К2. Все насосы в аварии

0/1

R

74.

К3 Все насосы в аварии

BOOL

Контур К3. Все насосы в аварии

0/1

R

75.

К1 Неисправен Н1

BOOL

Контур К1. Неисправен Н1

0/1

R

76.

К1 Неисправен Н2

BOOL

Контур К1. Неисправен Н2

0/1

R

77.

К2 Неисправен Н1

BOOL

Контур К2. Неисправен Н1

0/1

R

78.

К2 Неисправен Н2

BOOL

Контур К2. Неисправен Н2

0/1

R

79.

К1 Утечка

BOOL

Контур К1. Сигнализатор утечки сработал

0/1

R

80.

К2 Утечка

BOOL

Контур К2. Сигнализатор утечки сработал

0/1

R

81.

К3 Утечка

BOOL

Контур К3. Сигнализатор утечки сработал

0/1

R

82.

К1 Нет рабочих насосов подпитки

BOOL

Контур К1. Нет рабочих насосов подпитки

0/1

R

83.

К2 Нет рабочих насосов подпитки

BOOL

Контур К2. Нет рабочих насосов подпитки

0/1

R

84.

К1 Перепад давления на насосах

BOOL

Контур К1. Наличие перепада давления до и после насосов

0/1

R

85.

К2 Перепад давления на насосах

BOOL

Контур К2. Наличие перепада давления до и после насосов

0/1

R

86.

К1 Работа Н1

BOOL

Контур К1. Насос Н1 в работе

0/1

R

87.

К1 Работа Н2

BOOL

Контур К1. Насос Н2 в работе

0/1

R

88.

К2 Работа Н1

BOOL

Контур К2. Насос Н1 в работе

0/1

R

89.

К2 Работа Н2

BOOL

Контур К2. Насос Н2 в работе

0/1

R

90.

К1 КЗР закрыть

BOOL

Контур К1. Закрыть КЗР

0/1

R

91.

К1 КЗР открыть

BOOL

Контур К1. Открыть КЗР

0/1

R

92.

К2 КЗР закрыть

BOOL

Контур К2. Закрыть КЗР

0/1

R

93.

К2 КЗР открыть

BOOL

Контур К2. Открыть КЗР

0/1

R

94.

К1 Работа 1 насоса подпитки

BOOL

Контур К1. Насос 1 подпитки в работе

0/1

R

95.

К1 Работа 2 насоса подпитки

BOOL

Контур К1. Насос 2 подпитки в работе

0/1

R

96.

К2 Работа 1 насоса подпитки

BOOL

Контур К2. Насос 1 подпитки в работе

0/1

R

97.

К2 Работа 2 насоса подпитки

BOOL

Контур К2. Насос 2 подпитки в работе

0/1

R

98.

K1 Открыть клапан подпитки

BOOL

Контур К1. Открыть клапан подпитки

0/1

R

99.

K2 Открыть клапан подпитки

BOOL

Контур К2. Открыть клапан подпитки

0/1

R

100.

K1 Авария контура

BOOL

Контур К1. Авария контура

0/1

R

101.

K2 Авария контура

BOOL

Контур К2. Авария контура

0/1

R

102.

K1 Авария 1 насоса подпитки

BOOL

Контур К1. Авария 1 насоса подпитки

0/1

R

103.

K1 Авария 2 насоса подпитки

BOOL

Контур К1. Авария 2 насоса подпитки

0/1

R

104.

K2 Авария 1 насоса подпитки

BOOL

Контур К2. Авария 1 насоса подпитки

0/1

R

105.

K2 Авария 2 насоса подпитки

BOOL

Контур К2. Авария 2 насоса подпитки

0/1

R

106.

K1 PDS неисправен

BOOL

Контур 1. Реле перепада давления неисправно

0/1

R

107.

K2 PDS неисправен

BOOL

Контур 2. Реле перепада давления неисправно

0/1

R

108.

K3 PDS неисправен

BOOL

Контур 3. Реле перепада давления неисправно

0/1

R

109.

К1_Туставка

REAL

Контур К1. Задание температуры в контуре

0..150

R

110.

К2_Туставка

REAL

Контур К2. Задание температуры в контуре

0..150

R

111.

К1_График_X1

REAL

Контур К1. Значение Т наружного воздуха для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

112.

К1_График_X2

REAL

Контур К1. Значение Т наружного воздуха для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

113.

К1_График_X3

REAL

Контур К1. Значение Т наружного воздуха для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

114.

К1_График_X4

REAL

Контур К1. Значение Т наружного воздуха для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

115.

К1_График_X5

REAL

Контур К1. Значение Т наружного воздуха для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

116.

К1_График_X6

REAL

Контур К1. Значение Т наружного воздуха для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

117.

К1_График_Y1

REAL

Контур К1. Значение Т подачи для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

118.

К1_График_Y2

REAL

Контур К1. Значение Т подачи для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

119.

К1_График_Y3

REAL

Контур К1. Значение Т подачи для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

120.

К1_График_Y4

REAL

Контур К1. Значение Т подачи для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

121.

К1_График_Y5

REAL

Контур К1. Значение Т подачи для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

122.

К1_График_Y6

REAL

Контур К1. Значение Т подачи для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

123.

К2_График_X1

REAL

Контур К2. Значение Т наружного воздуха для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

124.

К2_График_X2

REAL

Контур К2. Значение Т наружного воздуха для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

125.

К2_График_X3

REAL

Контур К2. Значение Т наружного воздуха для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

126.

К2_График_X4

REAL

Контур К2. Значение Т наружного воздуха для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

127.

К2_График_X5

REAL

Контур К2. Значение Т наружного воздуха для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

128.

К2_График_X6

REAL

Контур К2. Значение Т наружного воздуха для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

-50..50

RW

129.

К2_График_Y1

REAL

Контур К2. Значение Т подачи для точки 1 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

130.

К2_График_Y2

REAL

Контур К2. Значение Т подачи для точки 2 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

131.

К2_График_Y3

REAL

Контур К2. Значение Т подачи для точки 3 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

132.

К2_График_Y4

REAL

Контур К2. Значение Т подачи для точки 4 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

133.

К2_График_Y5

REAL

Контур К2. Значение Т подачи для точки 5 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

134.

К2_График_Y6

REAL

Контур К2. Значение Т подачи для точки 6 зависимости задания Т теплоносителя от Т наружного воздуха – на запись

0..150

RW

135.

Сброс аварий

BOOL

0 – нет операции

1 – сброс аварий

0/1

RW

136.

Старт К1

BOOL

Пуск контура К1

(0 – нет операции

1 – пуск)

0/1

RW

137.

Старт К2

BOOL

Пуск контура К2

(0 – нет операции

1 – пуск)

0/1

RW

138.

Стоп К1

BOOL

Останов контура К1

(0 – нет операции

1 – останов)

0/1

RW

139.

Стоп К2

BOOL

Останов контура К2

(0 – нет операции

1 – останов)

0/1

RW

140.

Номер контура

INT

Номер выбранного контура в системе для записи точек графика Т подачи относительно наружного воздуха (поддерживается только для контроллера Овен ТРМ1032М), для записи

1..2

RW

№

Наименование

Тип

Описание

Диапазон

Режим

1.

Конфигуратор

BOOL

0 – есть связь

1 – нет связи

0..1

R

2.

Связь

BOOL

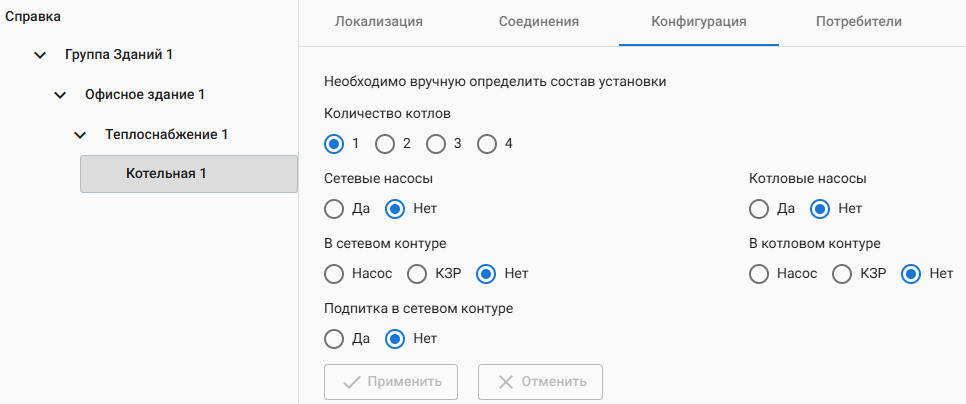

0 – состав установки передается в сигналах от контроллера

1 – состав установки определяется в конфигураторе MasterBMS

0..1

R

3.

КЗРзакр

BOOL

Сигнал закрытия КЗР

0 – нет

1 -есть

0..1

R

4.

КЗРоткр

BOOL

Сигнал открытия КЗР

0 – нет

1 -есть

0..1

R

5.

ВклНасРец

BOOL

Сигнал включения насоса рециркуляции

0 – нет

1 -есть

0..1

R

6.

ВклНасПодпит1

BOOL

Сигнал включения насоса подпитки 1

0 – нет

1 -есть

0..1

R

7.

ВклНасПодпит2

BOOL

Сигнал включения насоса подпитки 2

0 – нет

1 -есть

0..1

R

8.

ВклНасСетевой1

BOOL

Сигнал включения сетевого насоса 1

0 – нет

1 -есть

0..1

R

9.

ВклНасСетевой2

BOOL

Сигнал включения сетевого насоса 2

0 – нет

1 -есть

0..1

R

10.

ВклНасКотл1

BOOL

Сигнал включения котлового насоса 1

0 – нет

1 -есть

0..1

R

11.

ВклНасКотл2

BOOL

Сигнал включения котлового насоса 2

0 – нет

1 -есть

0..1

R

12.

ВклКлапанПодпит

BOOL

Сигнал включения клапана подпитки

0 – нет

1 -есть

0..1

R

13.

ПерепадДавлСетевыеН

BOOL

Сигнал перепада давления на сетевых насосах

0 – нет

1 -есть

0..1

R

14.

ПерепадДавлПодпиткаН

BOOL

Сигнал перепада давления на насосах подпитки

0 – нет

1 -есть

0..1

R

15.

ПерепадДавлКотлН

BOOL

Сигнал перепада давления на котловых насосах

0 – нет

1 -есть

0..1

R

16.

ЗагазованCO

BOOL

Сигнал загазованности CO

0 – нет

1 -есть

0..1

R

17.

ЗагазованCH

BOOL

Сигнал загазованности CH

0 – нет

1 -есть

0..1

R

18.

НаличиеСетевыхН

BOOL

Наличие/отсутствие сетевых насосов

0..1

R

19.

НаличиеПодпитки

BOOL

Наличие/отсутствие подпитки

0..1

R

20.

СтатГорелки1

BOOL

Статус горелки 1

0 – выключена

1 - включена

0..1

R

21.

СтатГорелки2

BOOL

Статус горелки 2

0 – выключена

1 – включена

0..1

R

22.

СтатГорелки3

BOOL

Статус горелки 3

0 – выключена

1 – включена

0..1

R

23.

СтатГорелки4

BOOL

Статус горелки 4

0 – выключена

1 – включена

0..1

R

24.

Авария_общая

BOOL

Общая авария

0 – нет

1 - есть

0..1

R

25.

АварийнаяКнопка

BOOL

Нажата аварийная кнопка

0 – нет

1 – да

0..1

R

26.

Пожар

BOOL

Активный сигнал пожарной тревоги

0..1

R

27.

АварияМалДавлГаза

BOOL

Аварийный сигнал малого давления газа

0..1

R

28.

АварияВысДавлГаза

BOOL

Аварийный сигнал высокого давления газа

0..1

R

29.

АварияГорелки1

BOOL

Аварийный сигнал горелки 1

0..1

R

30.

АварияГорелки2

BOOL

Аварийный сигнал горелки 2

0..1

R

31.

АварияГорелки3

BOOL

Аварийный сигнал горелки 3

0..1

R

32.

АварияГорелки4

BOOL

Аварийный сигнал горелки 4

0..1

R

33.

АварияКотла1

BOOL

Аварийный сигнал котла 1

0..1

R

34.

АварияКотла2

BOOL

Аварийный сигнал котла 2

0..1

R

35.

АварияКотла3

BOOL

Аварийный сигнал котла 3

0..1

R

36.

АварияКотла4

BOOL

Аварийный сигнал котла 4

0..1

R

37.

АварияНетКотлов

BOOL

Аварийный сигнал отсутствия рабочих котлов

0..1

R

38.

Предупр_Перегрев

BOOL

Предупреждение о перегреве

0..1

R

39.

АварияПерегрев

BOOL

Аварийный сигнал перегрева

0..1

R

40.

АварияСетевойН1

BOOL

Аварийный сигнал сетевого насоса 1

0..1

R

41.

АварияСетевойН2

BOOL

Аварийный сигнал сетевого насоса 2

0..1

R

42.

АварияКотловойН1

BOOL

Аварийный сигнал котлового насоса 1

0..1

R

43.

АварияКотловойН2

BOOL

Аварийный сигнал котлового насоса 2

0..1

R

44.

АварияНетСетевыхН

BOOL

Аварийный сигнал отсутствия рабочих сетевых насосов

0..1

R

45.

АварияНетКотловыхН

BOOL

Аварийный сигнал отсутствия рабочих котловых насосов

0..1

R

46.

Утечка

BOOL

Аварийный сигнал утечки

0..1

R

47.

АварияНасосПодпит1

BOOL

Аварийный сигнал насоса подпитки 1

0..1

R

48.

АварияНасосПодпит2

BOOL

Аварийный сигнал насоса подпитки 2

0..1

R

49.

АварияДатчикТпр

BOOL

Аварийный сигнал датчика Тпр

0..1

R

50.

АварияДатчикТобр

BOOL

Аварийный сигнал датчика Тобр

0..1

R

51.

АварияДатчикДавл

BOOL

Аварийный сигнал датчика давления

0..1

R

52.

АварияДатчикТнаруж

BOOL

Аварийный сигнал датчика Тнаруж

0..1

R

53.

АварияВысДавлВоды

BOOL

Аварийный сигнал высокого давления воды

0..1

R

54.

АварияНизДавлВоды

BOOL

Аварийный сигнал низкого давления воды

0..1

R

55.

Работа

BOOL

Сигнал работы котельной

0..1

R

56.

НаличиеКотловыхН

BOOL

Наличие/отсутствие котловых насосов

0..1

R

57.

КЗРзакр_кот1

BOOL

Сигнал закрытия КЗР котла 1

0 – нет

1 -есть

0..1

R

58.

КЗРзакр_кот2

BOOL

Сигнал закрытия КЗР котла 2

0 – нет

1 -есть

0..1

R

59.

КЗРзакр_кот3

BOOL

Сигнал закрытия КЗР котла 3

0 – нет

1 -есть

0..1

R

60.

КЗРзакр_кот4

BOOL

Сигнал закрытия КЗР котла 4

0 – нет

1 -есть

0..1

R

61.

КЗРоткр_кот1

BOOL

Сигнал открытия КЗР котла 1

0 – нет

1 -есть

0..1

R

62.

КЗРоткр_кот2

BOOL

Сигнал открытия КЗР котла 2

0 – нет

1 -есть

0..1

R

63.

КЗРоткр_кот3

BOOL

Сигнал открытия КЗР котла 3

0 – нет

1 -есть

0..1

R

64.

КЗРоткр_кот4

BOOL

Сигнал открытия КЗР котла 4

0 – нет

1 -есть

0..1

R

65.

ВклНасРец_кот1

BOOL

Сигнал включения насоса рециркуляции котла 1

0 – нет

1 -есть

0..1

R

66.

ВклНасРец_кот2

BOOL

Сигнал включения насоса рециркуляции котла 2

0 – нет

1 -есть

0..1

R

67.

ВклНасРец_кот3

BOOL

Сигнал включения насоса рециркуляции котла 3

0 – нет

1 -есть

0..1

R

68.

ВклНасРец_кот4

BOOL

Сигнал включения насоса рециркуляции котла 4

0 – нет

1 -есть

0..1

R

69.

ТипРегОбрВоды

INT

0 – Нет

1 – НасРец

2 – КЗР

0..2

R

70.

ТипРегОбрВодыКот

INT

0 – Нет

1 – НасРец

2 – КЗР

R

71.

КоличествоКотлов

INT

Количество котлов

1..4

R

72.

ТипГорел

INT

Тип горелки

0 – Мод

1 – 1 ступ

2 – 2 ступ

3 – 3 ступ

0..3

R

73.

СостКотла1

INT

Текущее состояние котла 1

0 – Откл,

1 – Ожидание,

2 – Тест,

3 – Резерв,

4 – Запуск насоса,

5 – Розжиг,

6 – Холодный пуск,

7 – Сон,

8 – Ступень 1,

9 – Ступень 2,

10– Ступень 3,

11 – Работа (мод),

12 – Авария,

13 – Нет связи

0..13

R

74.

СостКотла2

INT

Текущее состояние котла 2

0..13

R

75.

СостКотла3

INT

Текущее состояние котла 3

0..13

R

76.

СостКотла4

INT

Текущее состояние котла 4

0..13

R

77.

СтатусСетевогоН1

INT

Статус сетевого насоса 1

0 – Откл,

1 – Основной,

2 – Резерв,

0..2

R

78.

СтатусСетевогоН2

INT

Статус сетевого насоса 2

0 – Откл,

1 – Основной,

2 – Резерв

0..2

R

79.

СтатусКотла1

INT

Статус котла 1

0 - Отключен,

1 - Основной,

2 - Резервный

0..2

R

80.

СтатусКотла2

INT

Статус котла 2

0 - Отключен,

1 - Основной,

2 – Резервный

0..2

R

81.

СтатусКотла3

INT

Статус котла 4

0 - Отключен,

1 - Основной,

2 – Резервный

0..2

R

82.

СтатусКотла4

INT

Статус котла 4

0 - Отключен,

1 - Основной,

2 - Резервный

0..2

R

83.

ПроцКотел1

INT

Процент производительности котла 1

0..100

R

84.

ПроцКотел2

INT

Процент производительности котла 2

0..100

R

85.

ПроцКотел3

INT

Процент производительности котла 3

0..100

R

86.

ПроцКотел4

INT

Процент производительности котла 4

0..100

R

87.

СостояниеСистемы

INT

Состояние системы

0 – Стоп,

1 – Тест,

2 – Работа,

3 – Авария

0..3

R

88.

Тпр

REAL

Температура воды подачи

R

89.

Рпр

REAL

Давление воды подачи

R

90.

Тобр

REAL

Температура воды обратки

R

91.

Тнар

REAL

Температура наружного воздуха

R

92.

УстТпр

REAL

Уставка Тпр

R

93.

УстТобр

REAL

Уставка Тобр

R

94.

Управление уст Тпр

INT

Задание уставки Тпр

10..90

RW

95.

Управление уст Тобр

INT

Задание уставки Тобр

10..90

RW

96.

Управление пуск

bool

0 – нет операции

1 – запуск установки

0…1

RW

97.

Управление стоп

bool

0 – нет операции

1 – остановка установки

0…1

RW

98.

Управление сброс авар

bool

0 – нет операции

1 – сброс аварий

0…1

RW
