Каждый тип установки Учета ресурсов имеет в себе отличительные настройки.
Конфигурация и Потребители не заданы.
Редактор УСПД
Вкладка Локализация

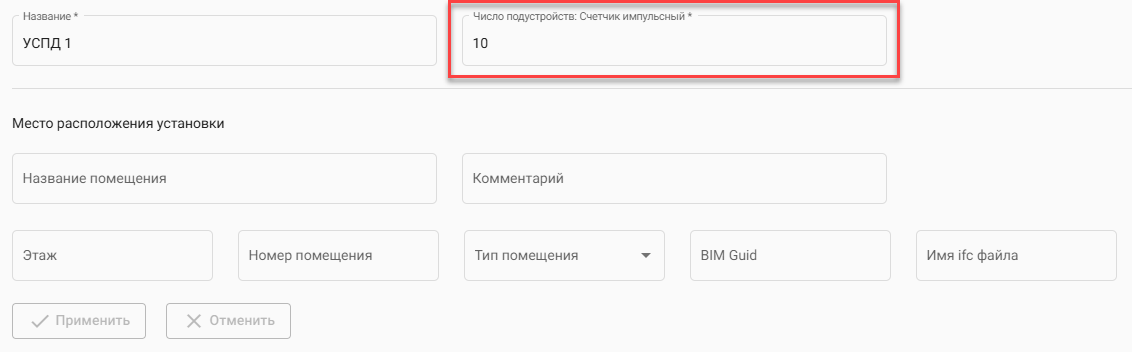

При работе с установкой УСПД вкладка приобретает следующий вид:
Добавляется поле, в котором можно указать число подустройств от 1 до 10 включительно.
|
Вкладка Точки учета

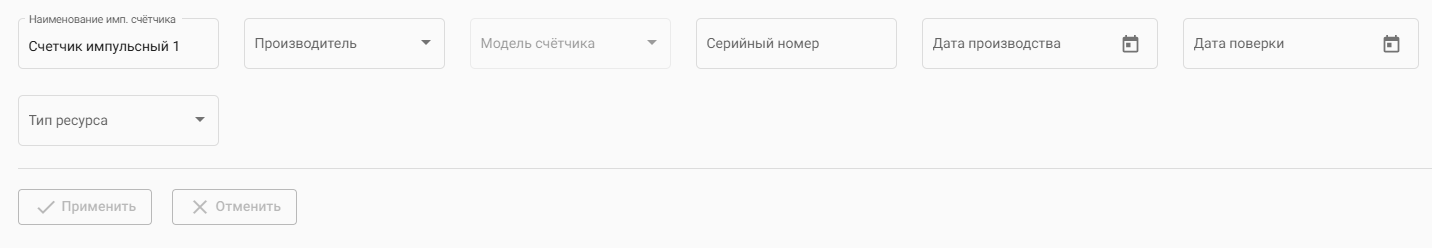

Во вкладке Точки учета Устройства сбора и передачи данных (УСПД) пользователю доступна настройка импульсных счётчиков:
Количество отображаемых счётчиков указывается во вкладке Локализация.
Доступные типы ресурса:
•Электроэнергия; •Тепло; •Холодная вода; •Горячая вода; •Газ. |
Редактор Тепловычислителя
Вкладка Локализация
Вкладка Локализация имеет стандартный вид:
|
Вкладка Точки учета

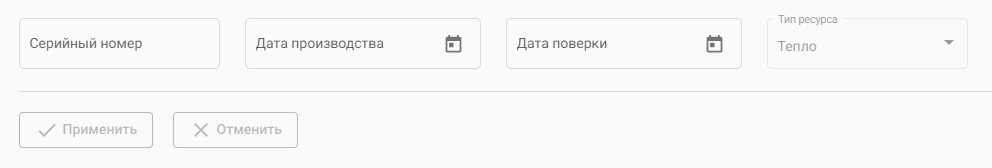

При работе с установкой Тепловычислитель пользователь может указать серийный номер, дату производства и дату проверки вычислителя.
Тип ресурса Тепло выбран автоматически и не изменяется.
|
Редактор Электросчетчика
Вкладка Локализация
Вкладка Локализация имеет стандартный вид:
|
Вкладка Точки учета

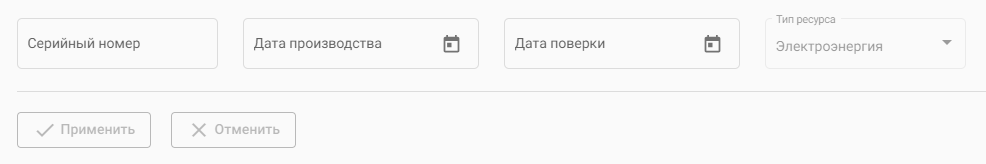

При работе с установкой Электросчетчик пользователь может указать серийный номер, дату производства и дату проверки счётчика.
Тип ресурса Электроэнергия выбран автоматически и не изменяется.
|
Список сигналов составлен исходя из статистики использования в реализованных подсистемах и наших знаний о необходимости и достаточности измерений для целей диспетчеризации (мониторинг и управление установкой):
|
|
|
|
|
|
|
1. |
SerialNumber
|
dint
|
Серийный номер
|
|
R
|
2.
|
CurrentTime
|
dt
|
Текущее время
|
|
R
|
3.
|
Kn
|
lreal
|
Коэффициент по напряжению
|
|
R
|
4.
|
Kt
|
lreal
|
Коэффициент по току
|
|
R
|
5.
|
Сonnect
|
bool
|
0 – есть связь
1 – нет связи
|
|
R
|
6.
|
PresenceArhiveData
|
|
|
|
R
|
7.
|
PresenceCurrentTime
|
|
|
|
R
|
8.
|
Ua
|
lreal
|
Напряжение фаза A
|
|
R
|
9.
|
Ub
|
lreal
|
Напряжение фаза B
|
|
R
|
10.
|
Uc
|
lreal
|
Напряжение фаза C
|
|
R
|
11.
|
Ia
|
lreal
|
Ток фаза A
|
|
R
|
12.
|
Ib
|
lreal
|
Ток фаза B
|
|
R
|
13.
|
Ic
|
lreal
|
Ток фаза C
|
|
R
|
14.
|
F
|
lreal
|
частота
|
|
R
|
15.
|
Psum
|
lreal
|
Суммарная активная мощность
|
|
R
|
16.
|
Pa
|
lreal
|
Активная мощность ф А
|
|
R
|
17.
|
Pb
|
lreal
|
Активная мощность ф В
|
|
R
|
18.
|
Pc
|
lreal
|
Активная мощность ф С
|
|
R
|
19.
|
Qsum
|
lreal
|
Суммарная реактивная мощность
|
|
R
|
20.
|
Qa
|
lreal
|
Реактивная мощность ф А
|
|
R
|
21.
|
Qb
|
lreal
|
Реактивная мощность ф В
|
|
R
|
22.
|
Qc
|
lreal
|
Реактивная мощность ф С
|
|
R
|
23.
|
Ssum
|
lreal
|
Суммарная полная мощность
|
|
R
|
24.
|
Sa
|
lreal
|
Полная мощность ф А
|
|
R
|
25.
|
Sb
|
lreal
|
Полная мощность ф В
|
|
R
|
26.
|
Sc
|
lreal
|
Полная мощность ф С
|
|
R
|
27.
|
cosfSUM
|
lreal
|
Общий коэффициент мощности
|
|
R
|
28.
|
cosfA
|
lreal
|
Коэффициент мощности ф А
|
|
R
|
29.
|
cosfB
|
lreal
|
Коэффициент мощности ф В
|
|
R
|
30.
|
cosfC
|
lreal
|
Коэффициент мощности ф С
|
|
R
|
|
|
31.
|
A_plus
|
lreal
|
A+
|
|
R
|
32.
|
R_plus
|
lreal
|
R+
|
|
R
|
33.
|
A_minus
|
lreal
|
A-
|
|
R
|
34.
|
R_minus
|
lreal
|
R-
|
|
R
|
35.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
36.
|
A_plus
|
lreal
|
A+
|
|
R
|
37.
|
R_plus
|
lreal
|
R+
|
|
R
|
38.
|
A_minus
|
lreal
|
A-
|
|
R
|
39.
|
R_minus
|
lreal
|
R-
|
|
R
|
40.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
41.
|
A_plus
|
lreal
|
A+
|
|
R
|
42.
|
R_plus
|
lreal
|
R+
|
|
R
|
43.
|
A_minus
|
lreal
|
A-
|
|
R
|
44.
|
R_minus
|
lreal
|
R-
|
|
R
|
45.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
46.
|
A_plus
|
lreal
|
A+
|
|
R
|
47.
|
R_plus
|
lreal
|
R+
|
|
R
|
48.
|
A_minus
|
lreal
|
A-
|
|
R
|
49.
|
R_minus
|
lreal
|
R-
|
|
R
|
50.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
51.
|
A_plus
|
lreal
|
A+
|
|
R
|
52.
|
R_plus
|
lreal
|
R+
|
|
R
|
53.
|
A_minus
|
lreal
|
A-
|
|
R
|
54.
|
R_minus
|
lreal
|
R-
|
|
R
|
55.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
56.
|
A_plus
|
lreal
|
A+
|
|
R
|
57.
|
R_plus
|
lreal
|
R+
|
|
R
|
58.
|
A_minus
|
lreal
|
A-
|
|
R
|
59.
|
R_minus
|
lreal
|
R-
|
|
R
|
60.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
|
|
61.
|
A_plus
|
lreal
|
A+
|
|
R
|
62.
|
R_plus
|
lreal
|
R+
|
|
R
|
63.
|
A_minus
|
lreal
|
A-
|
|
R
|
64.
|
R_minus
|
lreal
|
R-
|
|
R
|
65.
|
NumberDirections
|
int
|
Характеристика счетчика
0 – нет
1 – одно направление
2 – два направления
|
0..2
|
R
|
66.
|
Synchronization Time Error
|
|
Сигнал ошибки синхронизации
0 – нет
1 – есть
|
|
R
|
67.
|
Run
|
|
Запуск синхронизации
0 – нет действия
1 - синхронизация
|
|
W
|
|
