Редактор Общеобменной вентиляции

<< Click to Display Table of Contents >>

Навигация:  Работа над проектом > Элементы проекта > Особенности инженерных подсистем > Общеобменная вентиляция >

Редактор Общеобменной вентиляции

Для установок ПВУ, ПУ, ВУ, Завеса и Вытяжка общеобменной вентиляции отличительными настройками обладают вкладки Конфигурация, Потребители:

hmtoggle_arrow1Вкладка Конфигурация

Важно! Вкладка Конфигурация не будет доступна до тех пор, пока не будет настроена вкладка Соединения.

При работе с установками ШУВ и Завеса или если на вкладке Соединения были выбраны контроллеры ONI ОВиК (ONI HVAC) или контроллер Segnetics, запрограммированного с помощью SMLogix, то состав вентустановки считывается автоматически и не требует указаний в данном разделе. В этом случае окно будет иметь подобный вид:

Obshcheobmennaya_ventilyaciya_lokalizaciya_1

Для всех остальных контроллеров на вкладке будет доступно ручное определение состава установки.

Установка ПВУ

При настройке установки ПВУ вкладка Конфигурация принимает вид:

Obshcheobmennaya_ventilyaciya_konfig

Вентиляторы притока и вытяжки выбраны автоматически. При добавлении Водяного калорифера добавляется Т обратной воды, при добавлении Водяного калорифера 2 открывается возможность добавить Т обратной воды 2. При выборе увлажнителя автоматически добавляется Влажность.

Поскольку контроллеры многих производителей не имеют в карте переменных явных указаний на состав установки, то необходимы дополнительные усилия по конфигурированию. Для таких контроллеров пользователю доступна вкладка для указания состава установки и дополнительных датчиков.

Установки ПУ, ВУ и Вытяжка

Конфигурационные параметры ВУ, ПУ и Вытяжки являются подмножеством функционала ПВУ, описанного выше.

Для данных типов оборудования доступны только соответствующие их назначению параметры из общего списка конфигурации ПВУ.

Для них может отличаться автоматический выбор.
hmtoggle_arrow1Вкладка Потребители

На данной вкладке указываются настройки обслуживаемого помещения при работе с установками ПВУ, ПУ и ВУ.

Вкладка имеет вид:

Obshcheobmennaya_ventilyaciya_potrebiteli

Настройка

Описание

Название помещения

Указывается имя обслуживаемого помещения.

Комментарий

Указывается комментарий к обслуживаемому помещению.

Этаж

Указывается номер этажа, на котором расположено обслуживаемое помещение.

Номер помещения

Указывается номер обслуживаемого помещения.

Тип помещения

Выбирается тип помещения. Возможные значения:

•Помещение;

•Подвал;

•Чердак;

•Кровля;

•Гараж;

•Коридор.

BIM Guid

Указывается BIM Guid для интеграции с BIM моделью.

Имя ifc файла

Указывается имя ifc файла для интеграции с BIM моделью.

Для установок Завеса, Вытяжка и Шув Потребители не заданы.

Для установки ШВУ отличительными настройками обладают вкладки Локализация и Сигналы:

hmtoggle_arrow1Вкладка Локализация

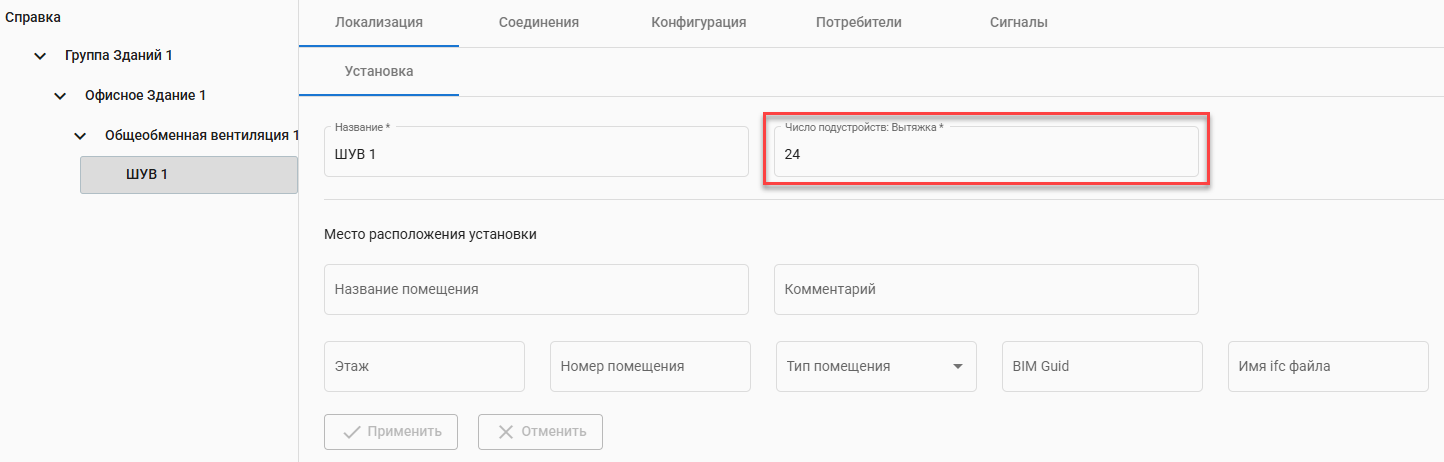

При работе с установкой ШУВ во вкладке Локализация становится доступным поле для указания числа подустройств:

Obshcheobmennaya_ventilyaciya_Vkladka_Lokalizaciya_1

Диапазон допустимых значений от 0 до 24.
hmtoggle_arrow1Вкладка Сигналы

Вкладка Сигналы доступна при работе с установкой ШУВ:

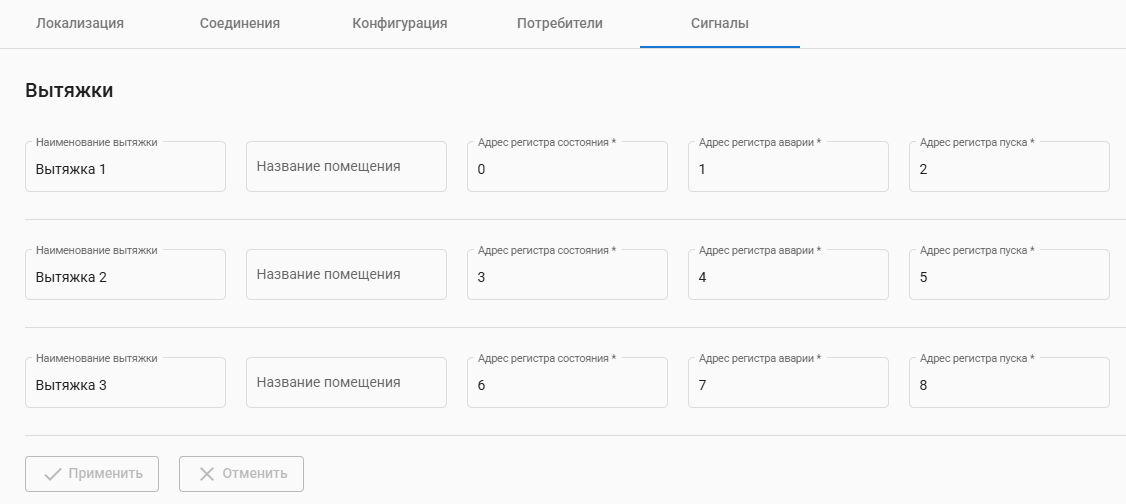

Obshcheobmennaya_ventilyaciya_Vkladka_Signaly_1

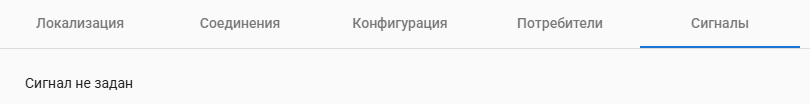

Количество настраиваемых Вытяжек указывается во вкладке Локализация в диапазоне от 0 до 24. При указании числа подустройств равном нулю вкладка Сигналы принимает вид:

Obshcheobmennaya_ventilyaciya_Vkladka_Signaly_2

Важно! Диапазон адресов регистров от 0 до 1000. Адрес каждого регистра должен быть уникальным.
hmtoggle_arrow1Список сигналов Общеобменной вентиляции

Список сигналов составлен исходя из статистики использования в реализованных подсистемах и наших знаний о необходимости и достаточности измерений для целей диспетчеризации (мониторинг и управление установкой):

№

Наименование

Тип

Описание

Диапазон

Режим

Параметры установки

1.

Связь

bool

0 – есть связь

1 – нет связи

0…1

R

2.

Состояние системы

bool

0 – вентустановка остановлена

1 – вентустановка запущена

0…1

R

3.

Зима/Лето

bool

0 – вентустановка в летнем режиме

1 – вентустановка в зимнем режиме

0…1

R

4.

Режим работы

bool

0 – ручное управление установкой

1 – автоматическое управление установкой

0…1

R

5.

ЖП состояние

bool

0 – закрыты

1 – открыты

0…1

R

6.

ЖВ состояние

bool

0 – закрыты

1 – открыты

0…1

R

7.

ЭЛКАЛ  состояние

bool

0 – останов

1 – работа

0…1

R

8.

ФОХЛ  состояние

bool

0 – останов

1 – работа

0…1

R

9.

ПАРОУВЛ состояние

bool

0 – останов

1 – работа

0…1

R

10.

ВП состояние

bool

0 – останов

1 – работа

0…1

R

11.

ВП2 состояние

bool

0 – останов

1 – работа

0…1

R

12.

ВВ состояние

bool

0 – останов

1 – работа

0…1

R

13.

ВВ2 состояние

bool

0 – останов

1 – работа

0…1

R

14.

СМЗАСЛ состояние

bool

0 – останов

1 – работа

0…1

R

15.

ОРУВЛ состояние

bool

0 – останов

1 – работа

0…1

R

16.

ВОХЛ состояние

bool

0 – останов

1 – работа

0…1

R

17.

ВОКАЛ1 состояние

bool

0 – останов

1 – работа

0…1

R

18.

ВОКАЛ2 состояние

bool

0 – останов

1 – работа

0…1

R

19.

Рекуператор состояние

bool

0 – останов

1 – работа

0…1

R

20.

ПЧ ВП состояние

bool

0 – останов

1 – работа

0…1

R

21.

ПЧ ВВ состояние

bool

0 – останов

1 – работа

0…1

R

22.

Уставка tзл

LREAL

Значение уставки tзл

-60…200

R/W

23.

Уставка t

LREAL

Значение уставки t

-60…200

R/W

24.

Уставка h

LREAL

Значение уставки h

-60…200

R/W

25.

t нар

LREAL

Показания датчика наружной t

-60…200

R

26.

t пом

LREAL

Показания датчика t помещения

-60…200

R

27.

t канал

LREAL

Показания датчика t канала

-60…200

R

28.

t выт

LREAL

Показания датчика t вытяжки

-60…200

R

29.

t обрв1

LREAL

Показания датчика t обратной воды калорифера

-60…200

R

30.

t обрв2

LREAL

Показания датчика t обратной воды дополнительного калорифера

-60…200

R

31.

H

INT

Показания датчика влажности h

0…100

R

32.

% элкал

INT

Проценты работы электрокалорифера

0…100

R

33.

% охлад

INT

Проценты работы охладителя

0…100

R

34.

% увлажн

INT

Проценты степени увлажнения

0…100

R

35.

% вп

INT

Проценты скорости вентилятора притока

0…100

R

36.

% вп2

INT

Проценты скорости резервного вентилятора притока

0…100

R

37.

% вв

INT

Проценты скорости вентилятора вытяжки

0…100

R

38.

% вв2

INT

Проценты скорости резервного вентилятора вытяжки

0…100

R

39.

% смзасл

INT

Проценты количества рециркуляции

0…100

R

40.

% вокал1

INT

Проценты работы калорифера

0…100

R

41.

% вокал2

INT

Проценты работы дополнительного калорифера

0…100

R

42.

% рекуп

INT

Проценты степени рекуперации

0…100

R

Команды управления

43.

Уставка tзл

LREAL

Значение уставки tзл

-60…200



44.

Усавкат t

LREAL

Значение уставки t

-60…200



45.

Уставка h

LREAL

Значение уставки h

-60…200



46.

Управление пуск

bool

0 – нет операции

1 – запуск установки

0…1

RW

47.

Управление стоп

bool

0 – нет операции

1 – остановка установки

0…1

RW

48.

Управление сброс авар

bool

0 – нет операции

1 – сброс аварий

0…1

RW

49.

Управление дистанционное

bool

0 – нет операции

1 – переключение на дистанционное

0…1

RW

50.

Управление местное

bool

0 – нет операции

1 – переключение на местное

0…1

RW

51.

Управление вг

INT

0 – принудительный зимний режим («Зима»)

1 – принудительный летний режим («Лето»)

2 – режим работы по датчику наружной температуры («Авто»)

0…2

RW

Аварии

52.

Пожар

bool

Активный сигнал пожарной тревоги

0…1

R

53.

Авария общая

bool

0 – нет аварии

1 – есть авария

0…1

R

54.

Авария приточной заслонки

bool

0 – нет аварии

1 – есть авария

0…1

R

55.

Авария вытяжной заслонки

bool

0 – нет аварии

1 – есть авария

0…1

R

56.

ФП авария (перепад давления на приточном фильтре)

bool

Загрязнение фильтра притока

0 – нет аварии

1 – есть авария

0…1

R

57.

ФВ авария (перепад давления на вытяжном фильтре)

bool

Загрязнение фильтра вытяжки

0 – нет аварии

1 – есть авария

0…1

R

58.

Авария нагревателя

bool

Угроза заморозки

0 – нет аварии

1 – есть авария

0…1

R

59.

Авария фильтра охладителя

bool

Угроза заморозки

0 – нет аварии

1 – есть авария

0…1

R

60.

Авария увлажнителя

bool

0 – нет аварии

1 – есть авария

0…1

R

61.

Авария вентилятора притока 1

bool

0 – нет аварии

1 – есть авария

0…1

R

62.

Авария вентилятора притока 1

bool

0 – нет аварии

1 – есть авария

0…1

R

63.

Авария вентилятора вытяжки 1

bool

0 – нет аварии

1 – есть авария

0…1

R

64.

Авария вентилятора вытяжки 2

bool

0 – нет аварии

1 – есть авария

0…1

R

65.

Авария смесительной заслонки

bool

0 – нет аварии

1 – есть авария

0…1

R

66.

Авария нагревателя (калорифера) 1

bool

Угроза заморозки

0 – нет аварии

1 – есть авария

0…1

R

67.

Авария нагревателя (калорифера) 1

bool

Угроза заморозки

0 – нет аварии

1 – есть авария

0…1

R

68.

Авария рекуператора

bool

0 – нет аварии

1 – есть авария

0…1

R

69.

Угроза заморозки

bool

Угроза заморозки

0…1

R

70.

Обрыв датчика t нар

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

71.

Обрыв датчика t помещения

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

72.

Обрыв датчика t канала

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

73.

Обрыв датчика t вытяжки

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

74.

Обрыв датчика t обратной воды

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

75.

Обрыв датчика t влажности

bool

Обрыв датчика

0 – нет аварии

1 – есть авария

0…1

R

76.

Авария ПЧ вентилятора притока 1

bool

0 – нет аварии

1 – есть авария

0…1

R

77.

Авария ПЧ вентилятора притока 2

bool

0 – нет аварии

1 – есть авария

0…1

R

78.

Авария ПЧ вентилятора вытяжки 1

bool

0 – нет аварии

1 – есть авария

0…1

R

79.

Авария ПЧ вентилятора вытяжки 2

bool

0 – нет аварии

1 – есть авария

0…1

R
