Область визуализации занимает центральную часть главного окна и используется для графического отображения состояния объекта диспетчеризации. Данная часть интерфейса состоит из трех вкладок:
•Установки;
•Таблица;
•Отчеты.
Внешний вид области визуализации зависит от выбранного элемента проекта в дереве навигации и выбранной вкладки.
Вкладка Установки
Данная вкладка используется для отображения выбранного элемента в виде мнемосхемы (плиточное представление).

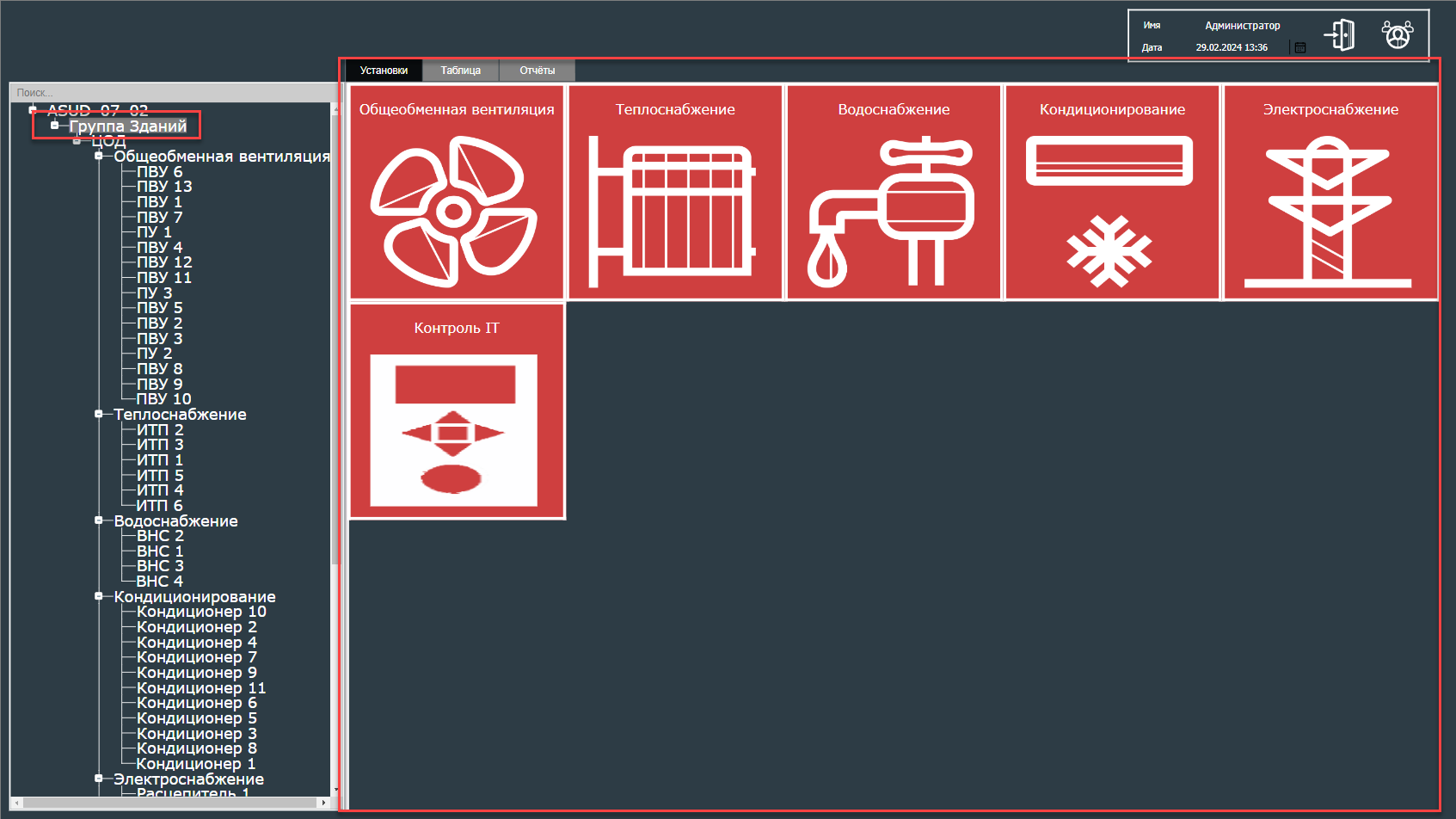

Внешний вид области визуализации при выборе здания в дереве навигации:
В данном случае в области визуализации отображаются все инженерные подсистемы, добавленные в здание. При нажатии ЛК мыши на нужную инженерную подсистему в области визуализации отобразятся все ее установки.

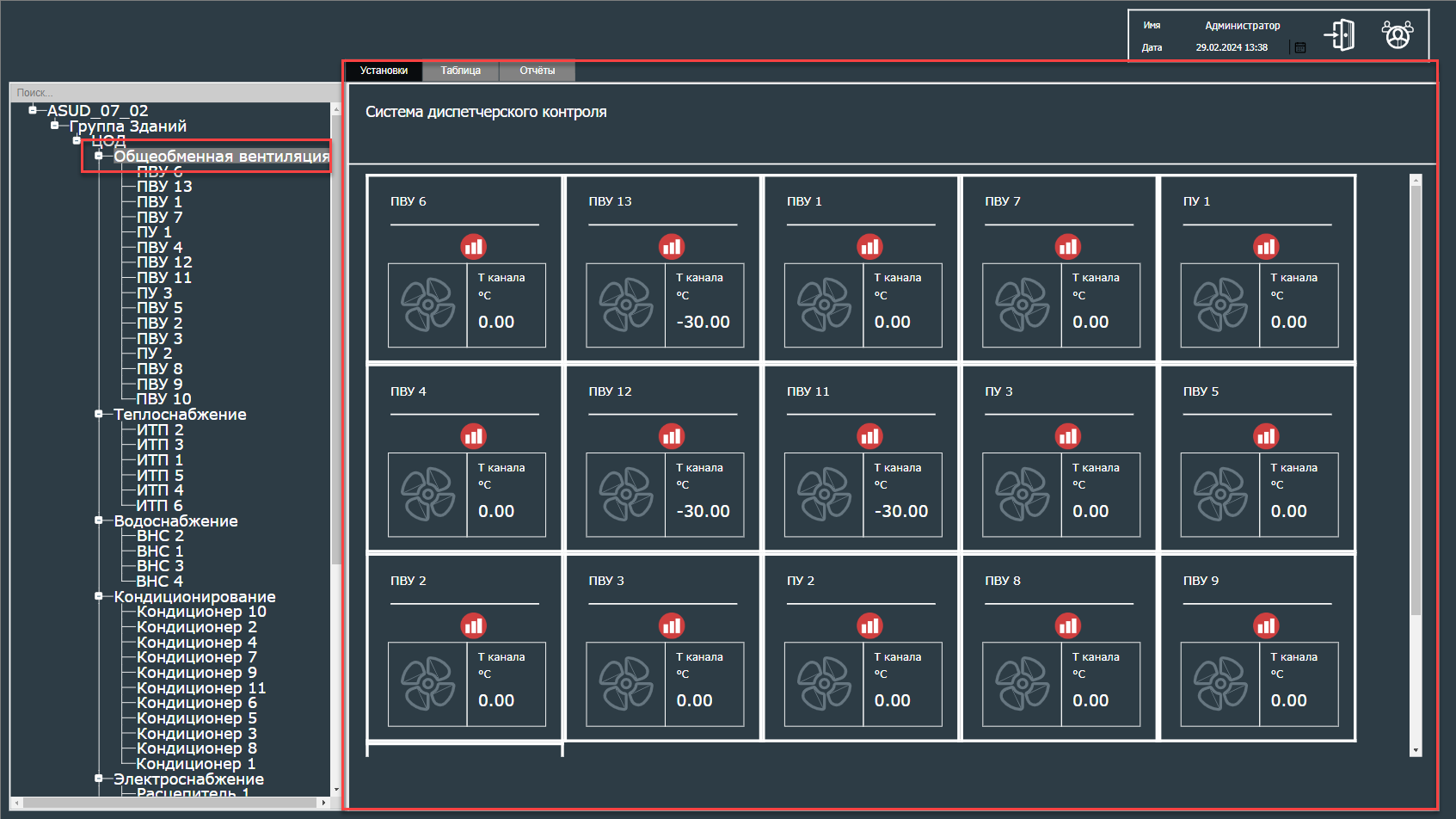

Внешний вид области визуализации при выборе инженерной подсистемы в дереве навигации:
В данном случае в области визуализации отображаются все установки, добавленные в инженерную подсистему. При нажатии ЛК мыши по установке откроется окно управления установкой.

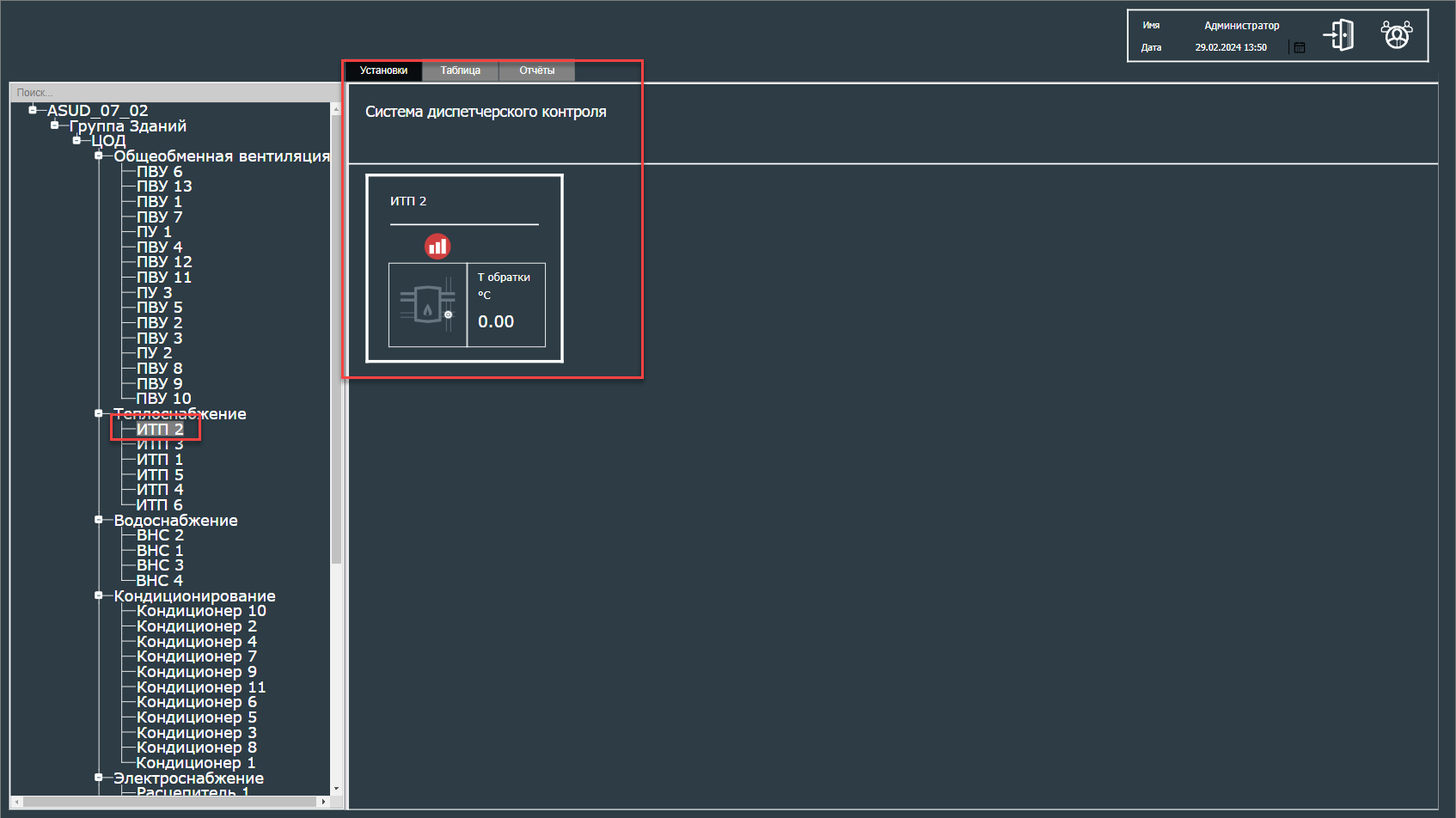

Внешний вид области визуализации при выборе установки в дереве навигации:
Вкладка Таблица

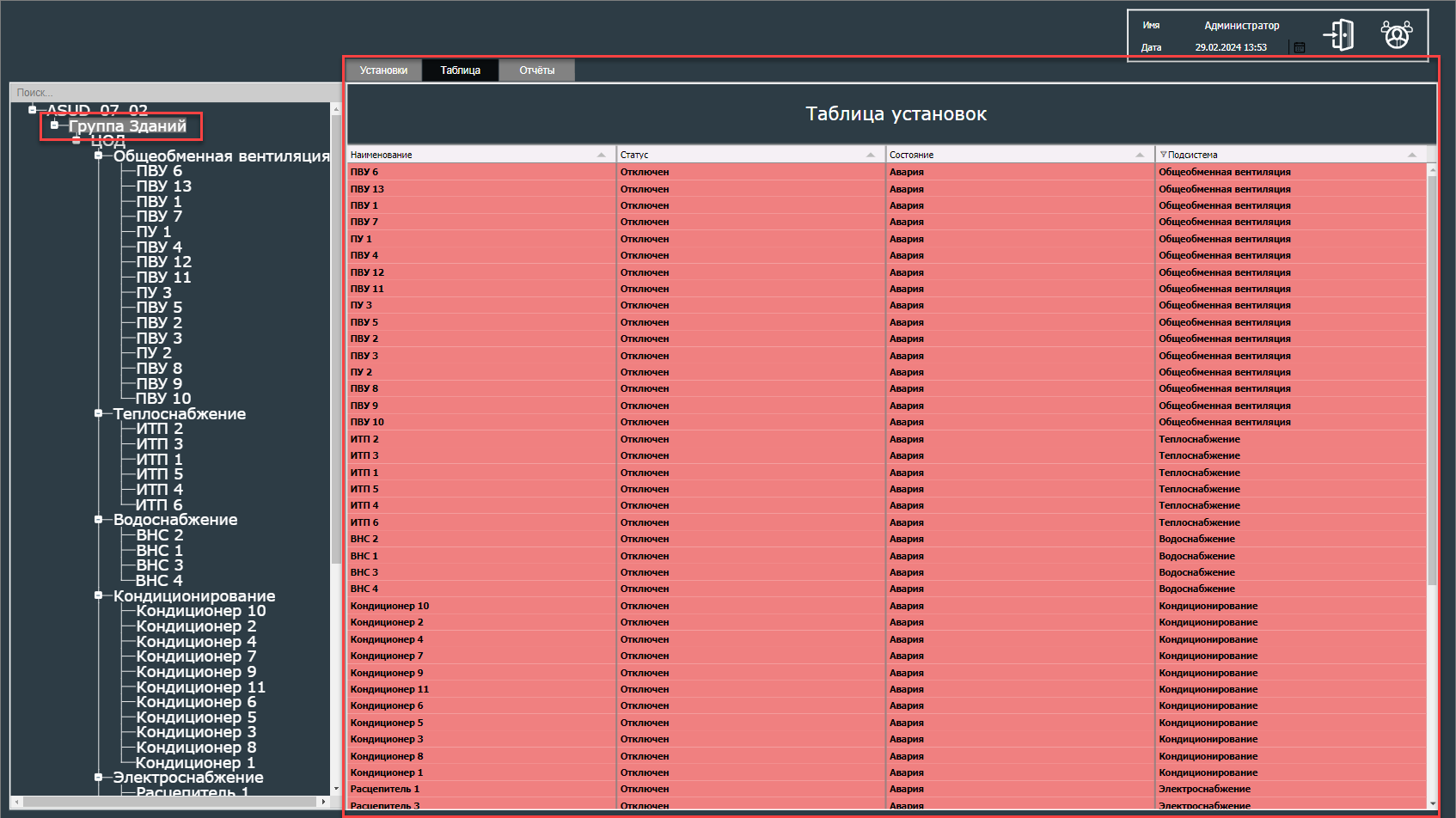

Данная вкладка отображает в области визуализации в табличном виде все установки для выбранного элемента:
Вкладка Отчеты
В разработке
