Данное окно представляет собой инструмент для осуществления пользователем управления выбранной установки проекта в режиме исполнения.

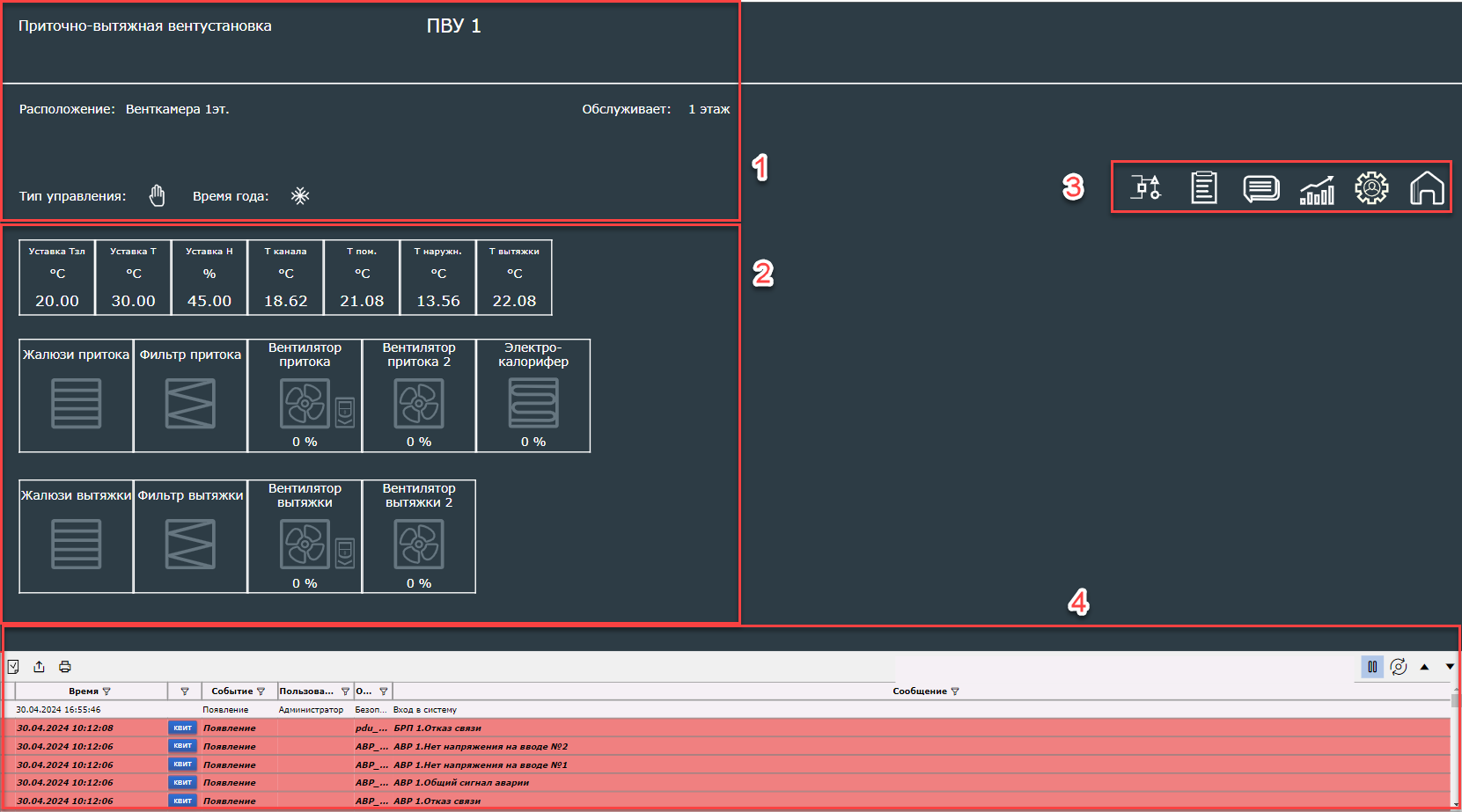

Интерфейс окна управления установкой состоит из следующих элементов:
1.Общая информация об установке - на данной панели находится общая информация о выбранной установке - тип установки, название, расположение, область обслуживания, тип управления и др.
2.Панель отображения установки - на данной панели находятся данные отображающие состояние работы выбранной установки, например: температура, кпд и др.
3.Панель инструментов - на данной панели располагаются основные элементы управления установкой - схематическое представление, отчет, журнал, график, управление и кнопка возвращения на главное окно проекта. . Подробное описание всех элементов панели смотрите ниже
4.Журнал - на данной панели находится список событий, произошедших с выбранной установкой, время их появления и пользователь при котором эти события произошли.
Описание элементов Панель инструментов:
Элемент |
Назначение |
|
При нажатии на данную кнопку открывается окно содержащее схематическое представление выбранной установки. |
|
Появляется после нажатия на кнопку схематического проектирования, при нажатии возвращает открывается окно плиточного представления выбранной установки. |
|
При нажатии на кнопку открывается окно выбора и создания отчета о работе на выбранной установке. |
|
При нажатии на кнопку открывается развернутое окно журнала о работе выбранной установки. |
|
При нажатии на кнопку открывается окно графика выбранной устаговки |
|
При нажатии на кнопку открывается развернутое окно управления работой выбранной установки |
|
При нажатии на кнопку возвращает пользователя на главное окно проекта. |
