При открытии окна управления установкой перед пользователем появляются функции управления. Рассмотрим процесс управления установкой теплоснабжения.

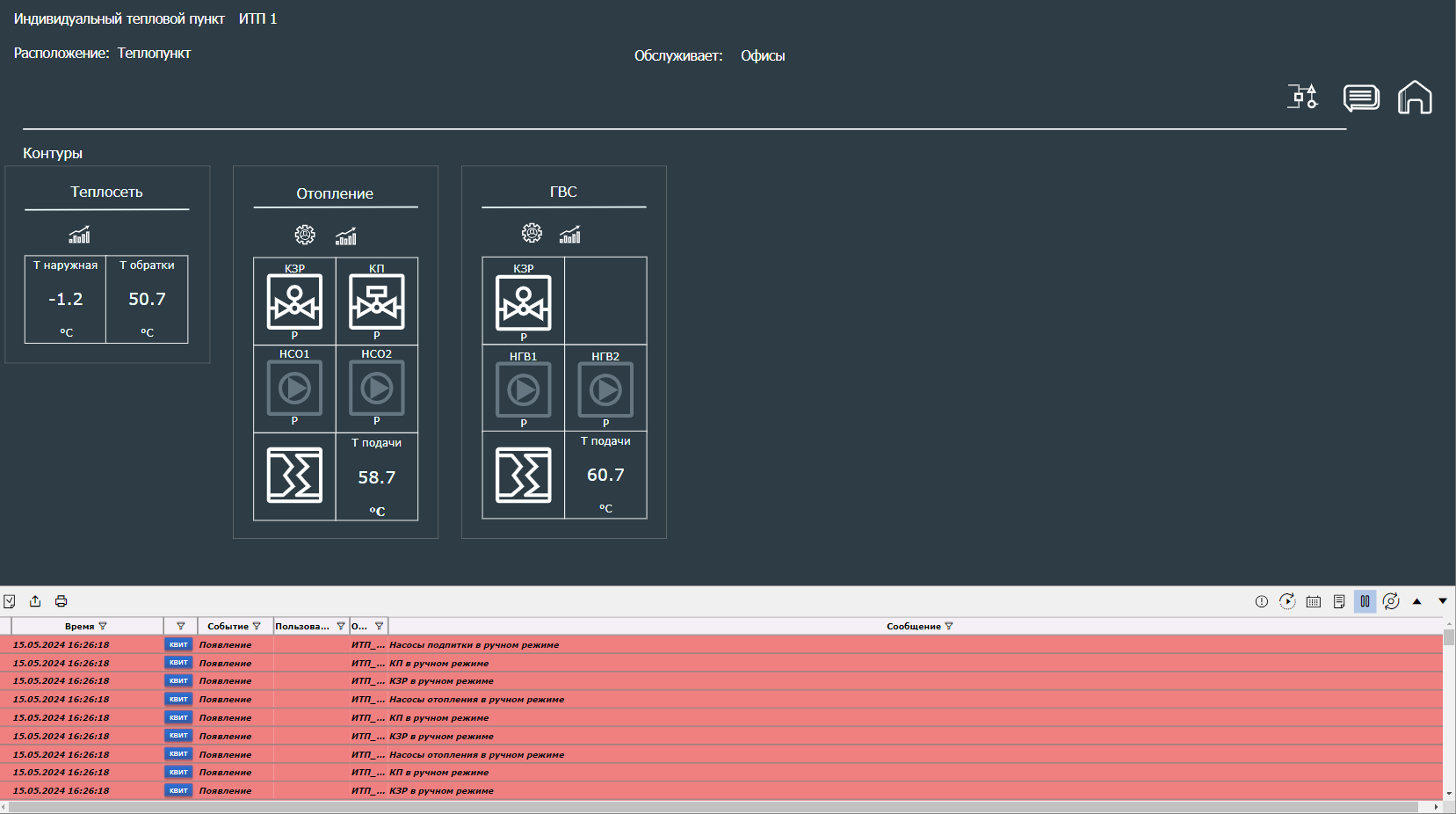

Вид окна управления ИТП:
Описание объектов и их назначение можно найти во вкладке: Окно управления установкой.
После нажатия на кнопку -
над иконками панели отображения установки, перед пользователем появляется вкладка управления установкой.

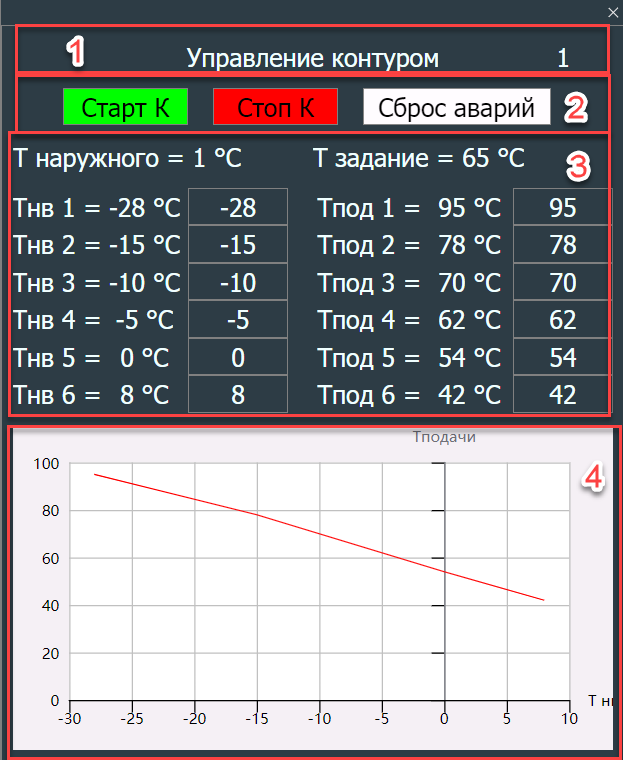

Вид вкладки управления:
1.Номер контура - на данной панели находится номер управляемого контура.
2.Кнопки управления - на данной панели находятся кнопки управления контуром такие как: Старт контура, Стоп контура и Сброс аварий.
3.Панель значений контура - на данной панели находятся настраиваемые пользователем параметры температур по выбранному контуру.
4.График уровня - на данной панели находится график уровня температуры контура.
