При открытии окна управления установкой перед пользователем появляются функции управления. Рассмотрим процесс управления установкой водоснабжения.

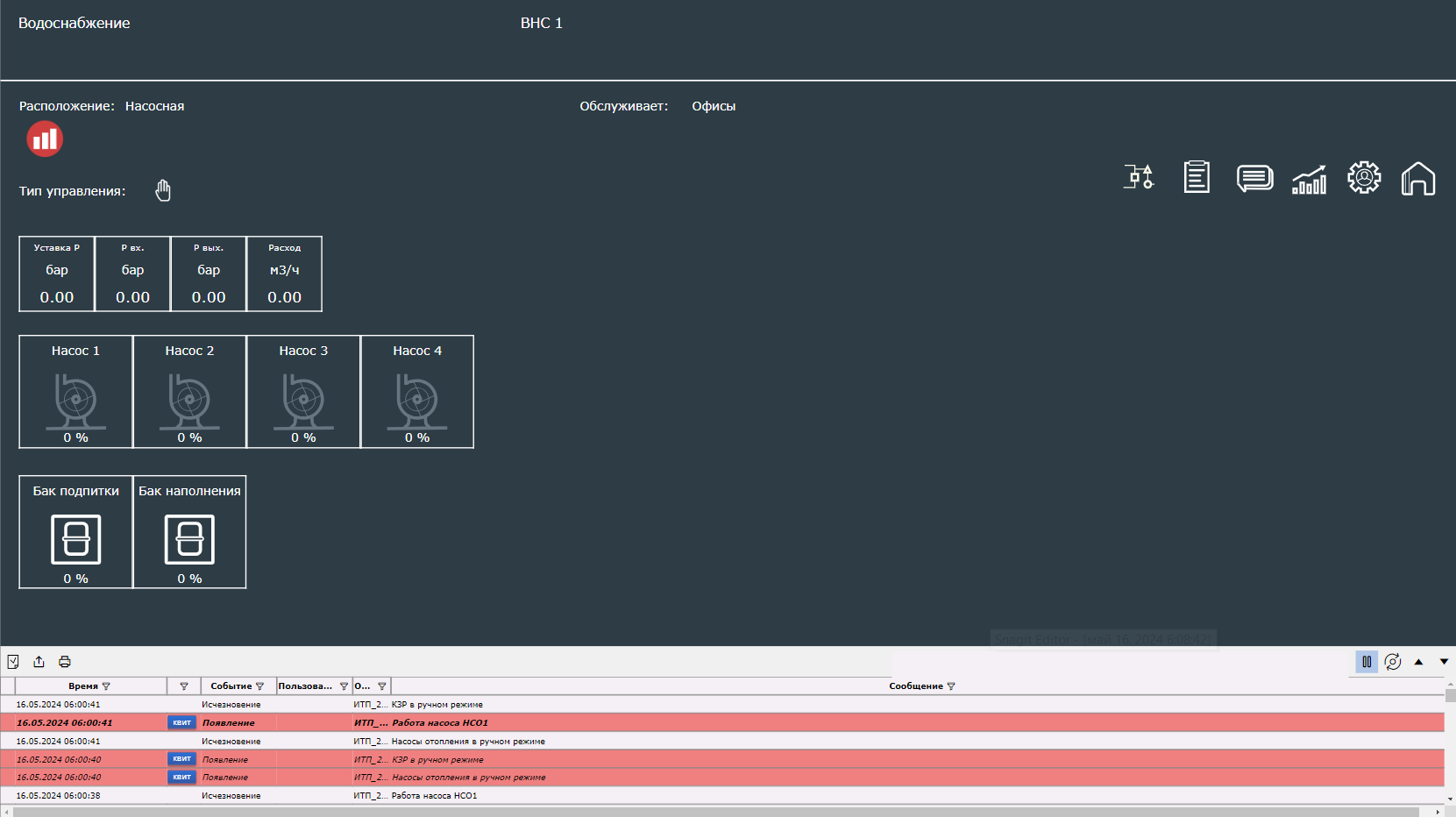

Вид окна управления ВНС:
Описание объектов и их назначение можно найти во вкладке: Окно управления установкой.
Разбор панели Управление установкой
После нажатия на кнопку -
перед пользователем появляется вкладка управления установкой.

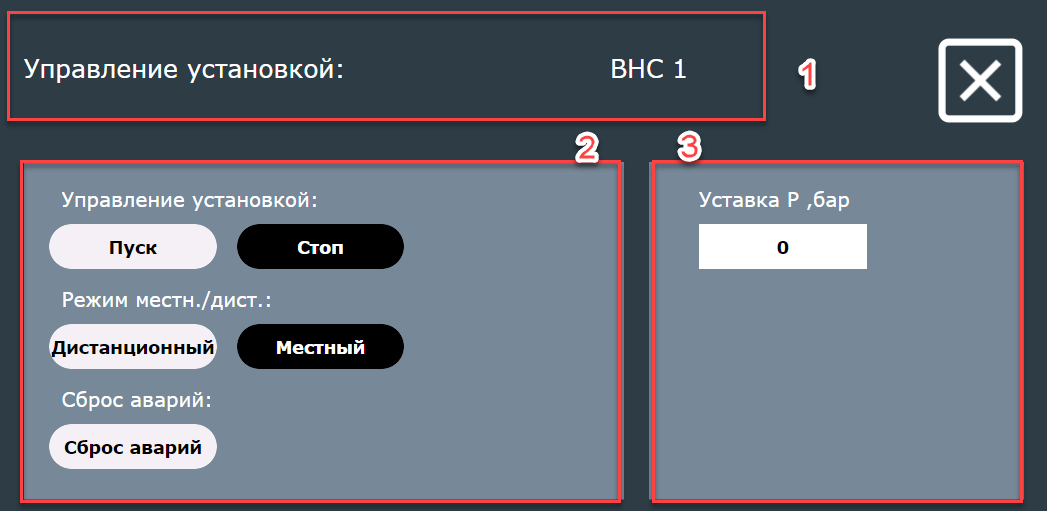

Вид вкладки управления:
1.Название установки - на данной панели находится название управляемой установки.
2.Опции управления установки - на данной панели находятся опции управления установкой, такие как пуск/стоп режим работы, режим дистанции.
3.Панель значений уставок - на данной панели находятся вводимые пользователем данные давления или производительности:
При появлении ошибок во время осуществления управления установкой, нужно нажать кнопку
. После этого параметры установки будут установлены в начальное значение.
Разбор панели Режим местн./дист

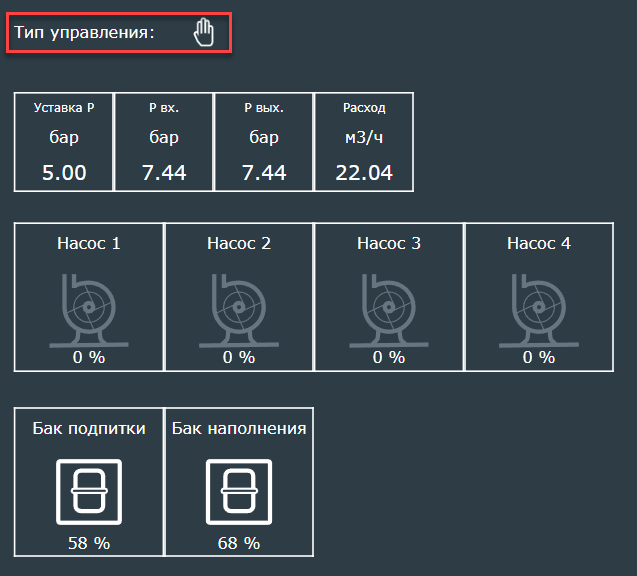

На панели Режим местн./дист находятся кнопки - Дистанционный и Местный. Изначальным режимом работы установки является Местный. Постановку режима можно увидеть панели общей информации об установке:
Отображение дистанционного типа управления:
Работа установки
На данный момент в установке способен работать только первый насос.
Насос 1 будет активен, пока значение давления не достигнет указанного в уставке.
Укажем давление величиной в 5 бар.

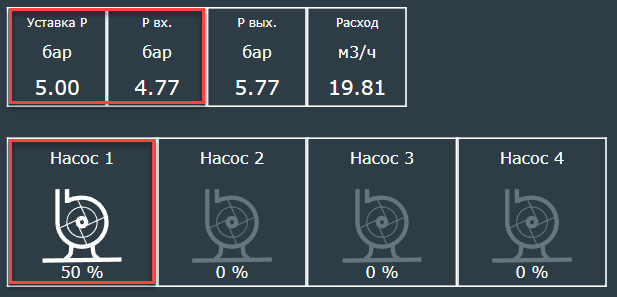

Давление меньше 5 бар:

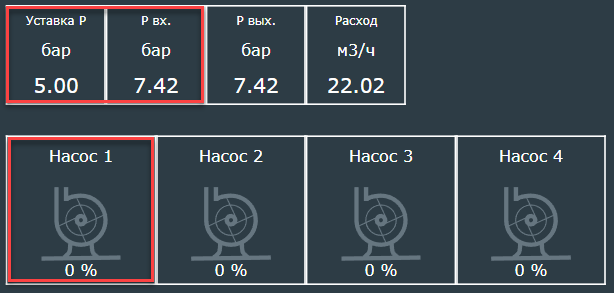

Давление достигло 5 бар:
