При открытии окна управления установкой перед пользователем появляются функции управления. Рассмотрим процесс управления установкой общеобменной вентиляции.

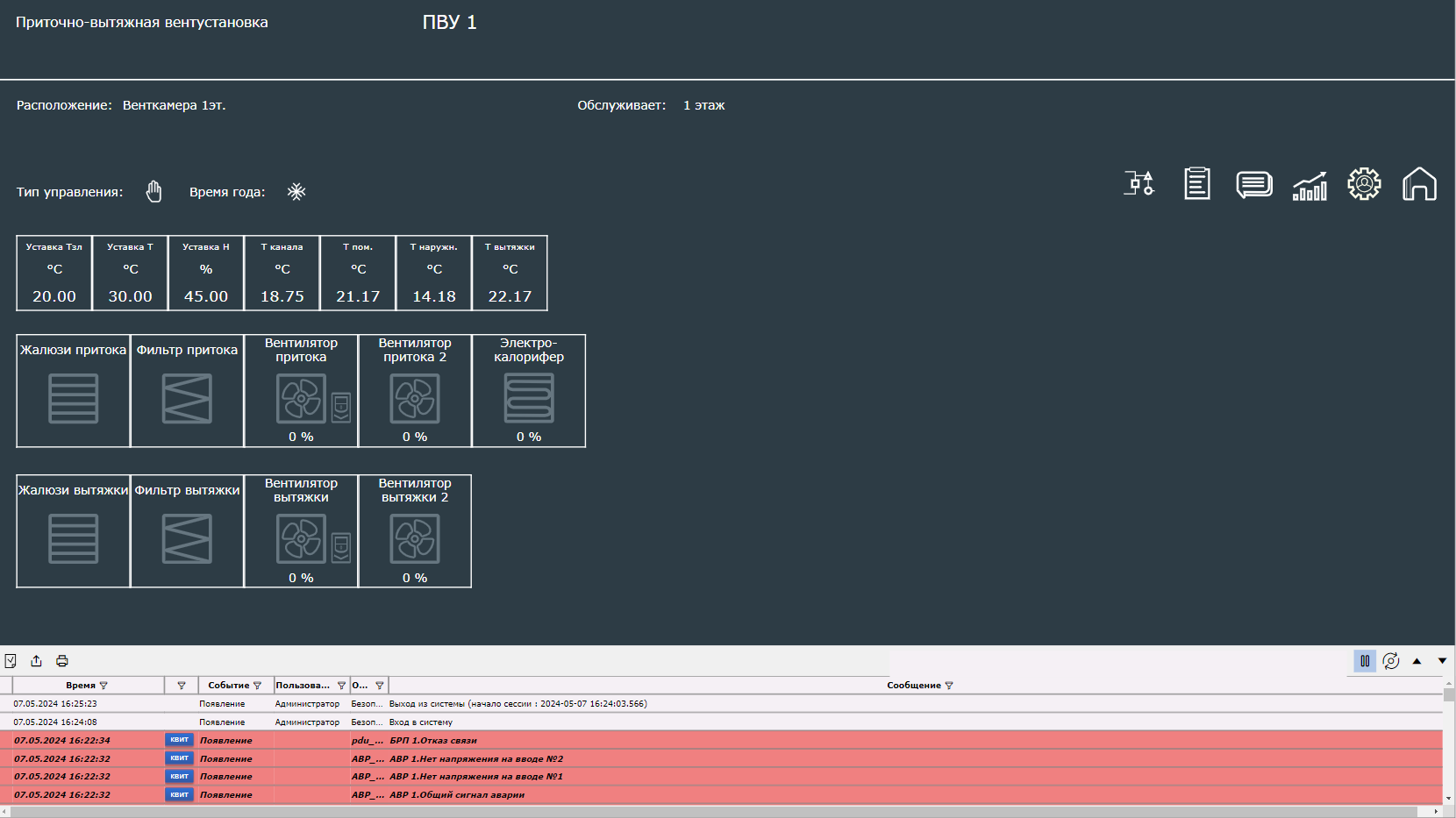

Вид окна управления ПВУ:
Описание объектов и их назначение можно найти во вкладке: Окно управления установкой.
Разбор панели Управление установкой
После нажатия на кнопку -
перед пользователем появляется вкладка управления установкой.

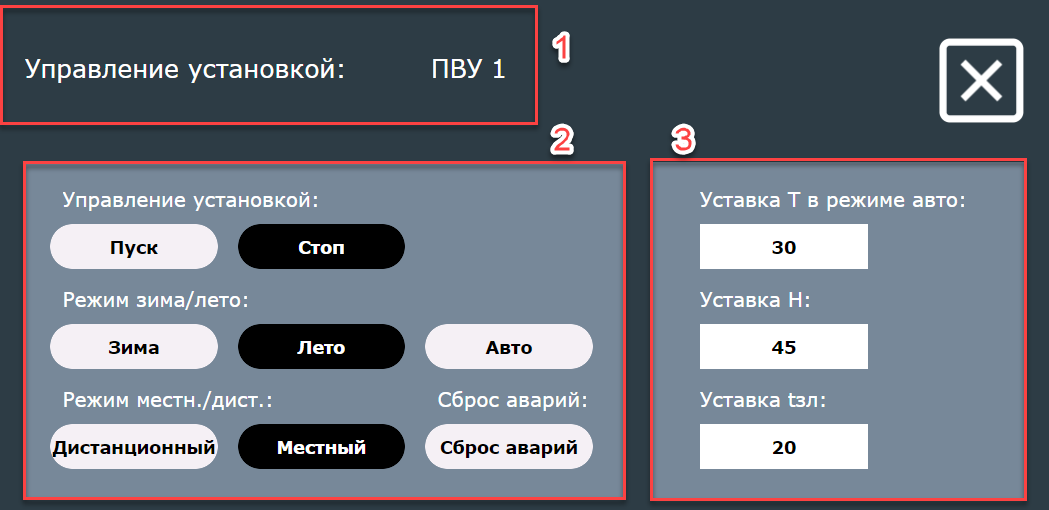

Вид вкладки управления:
1.Название установки - на данной панели находится название управляемой установки.
2.Опции управления установки - на данной панели находятся опции управления установкой, такие как пуск/стоп режим работы, режим дистанции. Подробное описание всех элементов панели смотрите ниже.
3.Панель значений уставок - на данной панели находятся настраевымые пользователем данные по выбранной установке, такие как температура и кпд.
На панели Управление установкой находятся кнопки - Пуск и Стоп.

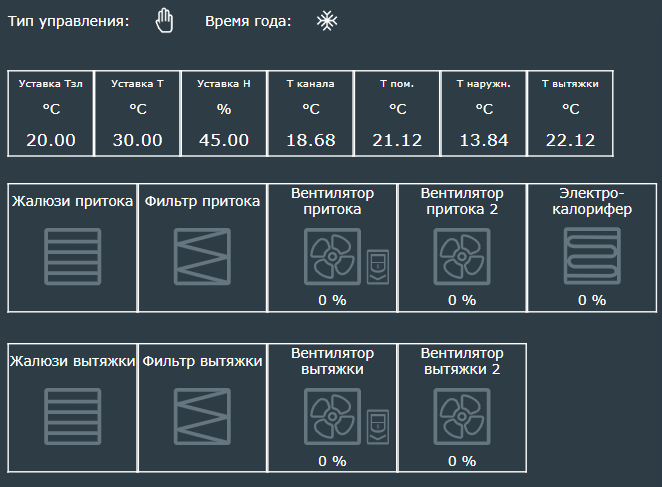

Изначально установка находится в отключенном состоянии:

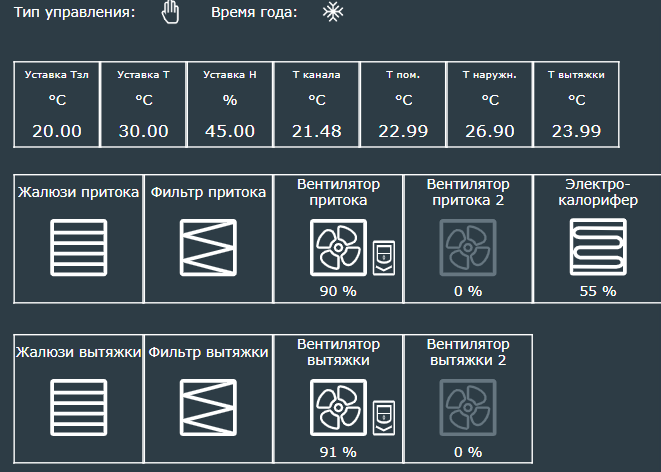

При нажатии кнопки Пуск установка начинает работу, на окне мы видим отображение активности элементов установки и их КПД:
Разбор панели Режим зима/лето

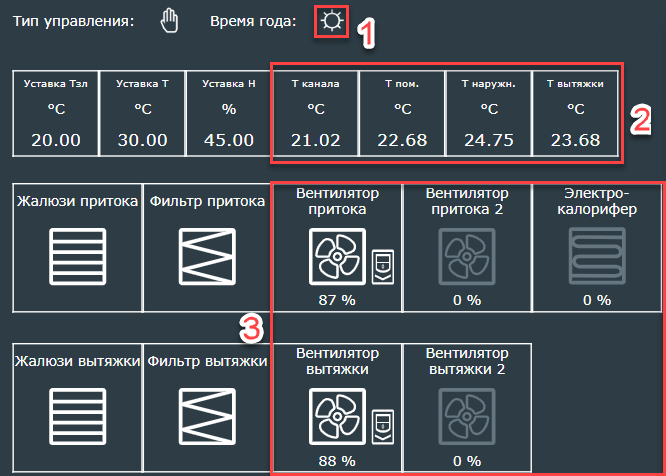

На панели Режим зима/лето находятся кнопки - Зима, Лето и Авто. Изначально установка функционирует в автоматическом режиме, что выставляет установку на текущее время года. При выборе времени года в ручную, меняются параметры функционирования установки, рассмотрим на примере установки, поставленной в режим Лето:
1.Значек времени года - после выбора параметра времени года меняется на соответствующий выбранному режиму.
2.Температуры рабочих элементов установки - в зависимости от выбранного режима меняются температуры подаваемого воздуха на установке.
3.Активные элементы установки - в зависимости режима активные элементы установки меняются, также как и их КПД.
Разбор панели Режим местн./дист

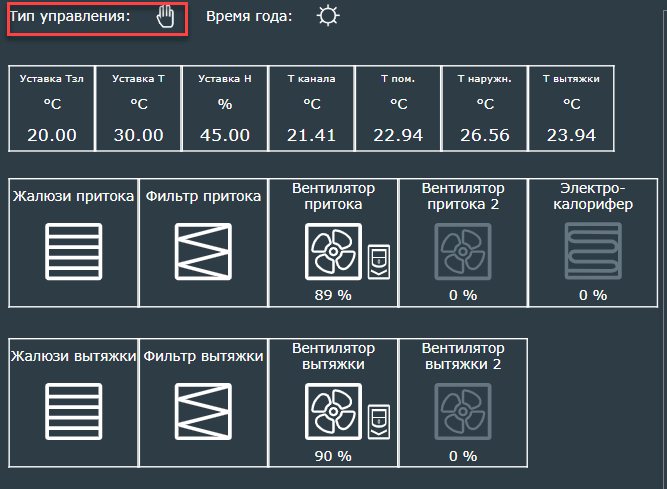

На панели Режим местн./дист находятся кнопки - Дистанционный и Местный. Изначальным режимом работы установки является Местный. Постановку режима можно увидеть панели общей информации об установке:

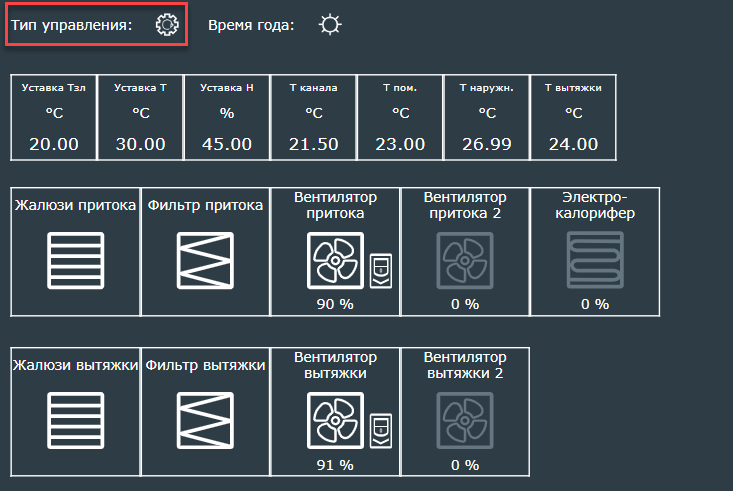

Дистанционный тип управления отображение:
При появлении ошибок во время осуществления управления установкой, нужно нажать кнопку
. После нажатия параметры установки будут установлены в начальное значение.
